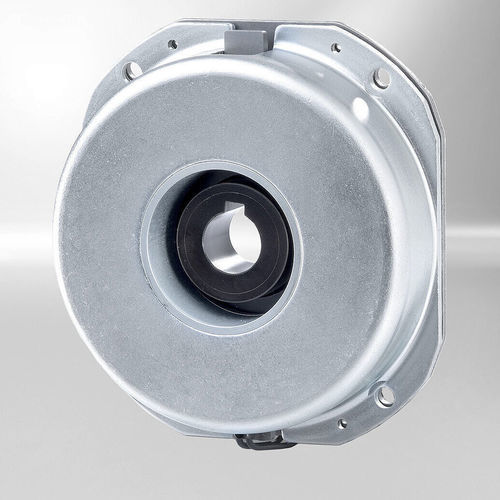

碟式制动设备 Compact Line

摩擦弹簧电磁感应松开

概述
Compact Line 系列为弹簧作用单盘制动器，设计为可作为整机单元直接安装于电机并仅需最少装配。紧凑的结构便于在安装空间受限的场合使用。电磁释放型弹簧作用制动器在断电时产生制动力矩。

工作原理
该单盘制动器设计为干式工作。压缩弹簧将摩擦盘压向制动端板以产生制动力矩。当对励磁线圈施加直流电压时，线圈产生的电磁力抵消弹簧力，从而释放制动器。摩擦盘与轮毂为实装配合，轮毂与机轴（如电机轴）连接，能可靠传递制动力矩且不会对轴施加轴向力。

电源与整流器
该制动器必须连接直流电源。为直接连接交流电源，可提供多种整流器选项（桥式整流、半波整流或二者组合）。根据制动器尺寸和转矩，间歇供电导致的电压波动可能引起啸叫或误动作；用户或系统制造商应提供适当的电气控制或整流/滤波措施以确保制动器正常工作。

制动器结构
电磁体外壳容纳松装的励磁线圈，线圈引出线为无硅材料并从制动器外周引出。线圈骨架集成压缩弹簧并设有定位销以固定制动端板。摩擦盘具有方形插孔，可在轮毂上轴向移动。当对励磁线圈施加直流电压时，产生的电磁力抵消弹簧力，释放端板并取消制动作用。轴不会承受任何轴向力。

特点

• 结构紧凑，适用于空间受限的安装
• 可选带内置整流器或不带整流器
• 可直接安装于电机，装配简便
• 无需空隙（air gap）调整

技术参数（摘要）
描述 | 数值
额定扭矩范围 | 自 1 Nm 起
电压 | DC 24、102、178、230 V
防护等级 | IP 00、IP 54

技术规格

• 产品系列：Compact Line（弹簧作用单盘制动器）
• 结构：弹簧压紧单盘，干式运行
• 安装：整机单元，直接安装于电机，装配最少
• 制动接合：断电时接合（弹簧作用），施加直流电压时释放
• 摩擦盘：方形插孔，可在轮毂上轴向移动
• 励磁线圈：松装线圈，导线无硅；线圈骨架包含压缩弹簧和固定端板的销
• 电源：需直流供电；提供整流器选项（桥式、半波、组合）以连接交流电源
• 可用电压：DC 24 V、DC 102 V、DC 178 V、DC 230 V
• 额定扭矩示例（典型）：自 1 Nm 起（视产品范围而定）
• 防护：提供 IP 00 和 IP 54 选项
