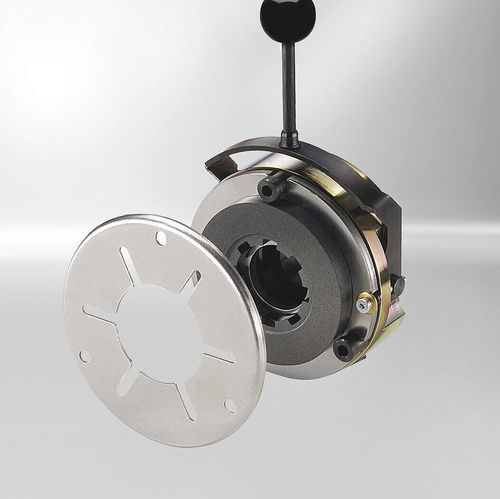

碟式制动器 Vario Line摩擦弹簧手动松开
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 摩擦, 碟式
- 驱动类型
- 电磁, 电磁感应松开, 弹簧, 弹簧松开式, 手动松开
- 其他特性
- 模块化, DC电压, 用于电机
- 扭矩
最少: 1 Nm
(0.737562 ft.lb)最多: 600 Nm
(442.53729 ft.lb)
产品介绍
概述
电磁驱动的弹簧压紧制动器在断电时通过弹簧力产生制动扭矩。通过电磁力或可选的手动释放装置可以抵消制动作用。VARIO LINE 的安装尺寸和系列分级与 IEC 电机相匹配。
工作原理
弹簧作用的单盘制动器设计用于干式运行。线圈产生的电磁力用于克服弹簧力以释放制动器。制动器在无电状态下制动，施加直流电压时释放。摩擦盘与轮毂之间的形状配合以及轮毂与轴的连接，确保制动扭矩可靠传递至机械设备，且不会对轴施加轴向力。带手动释放的型号须在包围部件上预留开口，以安装手动释放杆（例如停电时手动释放）。
制动器结构
电磁体外壳内装有固定的励磁线圈（无硅连接电缆）和压缩弹簧，弹簧将摩擦盘压向衔铁及摩擦板或法兰以产生制动力。通过垫套可调整空气间隙 's'。摩擦盘可在轴向移动，并采用花键或方孔与轮毂啮合。施加直流电压时，电磁力克服弹簧力，衔铁释放，制动作用被中和。制动器不会对被刹轴施加轴向力。
主要特性
技术参数
项 目 — 值
额定扭矩范围 — 1 Nm - 600 Nm
电压 — DC 24、102、178、205 V
防护等级 — IP 55
电磁驱动的弹簧压紧制动器在断电时通过弹簧力产生制动扭矩。通过电磁力或可选的手动释放装置可以抵消制动作用。VARIO LINE 的安装尺寸和系列分级与 IEC 电机相匹配。
工作原理
弹簧作用的单盘制动器设计用于干式运行。线圈产生的电磁力用于克服弹簧力以释放制动器。制动器在无电状态下制动，施加直流电压时释放。摩擦盘与轮毂之间的形状配合以及轮毂与轴的连接，确保制动扭矩可靠传递至机械设备，且不会对轴施加轴向力。带手动释放的型号须在包围部件上预留开口，以安装手动释放杆（例如停电时手动释放）。
制动器结构
电磁体外壳内装有固定的励磁线圈（无硅连接电缆）和压缩弹簧，弹簧将摩擦盘压向衔铁及摩擦板或法兰以产生制动力。通过垫套可调整空气间隙 's'。摩擦盘可在轴向移动，并采用花键或方孔与轮毂啮合。施加直流电压时，电磁力克服弹簧力，衔铁释放，制动作用被中和。制动器不会对被刹轴施加轴向力。
主要特性
- 电动释放
- 中央无级可调扭矩
- 无需调整空气间隙
- 模块化设计
技术参数
项 目 — 值
额定扭矩范围 — 1 Nm - 600 Nm
电压 — DC 24、102、178、205 V
防护等级 — IP 55
