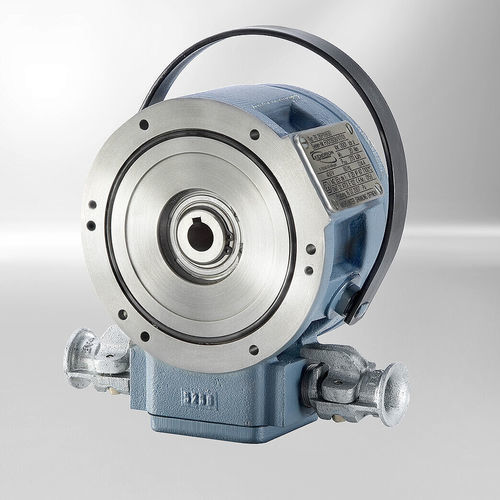

碟式制动设备 EEX Line

机电弹簧弹簧紧固式

EEX Line 是一款经认证可用于爆炸危险区域（防爆、防火）的弹簧作用单盘制动器。该电磁机械式弹簧压紧制动器耐海水，断电时制动，施加直流电压时释放，并配有用于紧急或维修的手动释放装置。

工作原理
制动器为干式工作：压缩弹簧将摩擦盘压向摩擦板和法兰以产生制动力矩。向内置励磁线圈施加直流电压时，电磁力克服弹簧力，压盘释放，制动作用被中和。摩擦盘与轮毂之间的啮合连接将制动力矩传递到机轴，而不对轴施加轴向载荷。

防爆与安全系统
防爆型将所有可能点燃爆炸性混合物的部件封装在耐压外壳内，该外壳按规定试验压力设计，防止内部爆炸向外部大气传播。制动器配备冗余热开关系统（四个热断路器）和微动开关：微动开关在制动器未释放前防止设备启动，热开关（与微动开关串联）在制动器温度超过允许范围时中断设备控制回路。

制动器结构与安装
电磁铁壳体内含固定励磁线圈，引出线连接至接线盒。法兰和摩擦板用螺钉固定在电磁铁壳体上；盖板也固定以形成耐压密封组件。摩擦盘（旋转部件）通过轮毂上的方孔与轴连接并可轴向移动；垫套用于调整空气间隙（s）。可通过电缆密封套将客户指定的连接电缆引入接线盒。带手动释放的制动器需在外壳部件（如风扇罩）上预留开口以安装手动释放杆。

特性

• 符合 ATEX 指令的防爆/瓦斯和防尘保护
• 耐海水设计
• 冗余热开关系统（4 个热断路器）及微动开关，防止在制动器未抬起时启动
• 针对电压尖峰的压敏电阻保护电路
• 手动提升功能以便手动释放（例如停电时）
• 设计为干式运行；在直流电压下释放
• 环境温度范围：-20°C 至 +40°C

技术规格

• 额定扭矩范围：10 Nm - 270 Nm
• 电压选项：205 V DC；230 V AC；50 Hz
• 防护等级：IP 67
