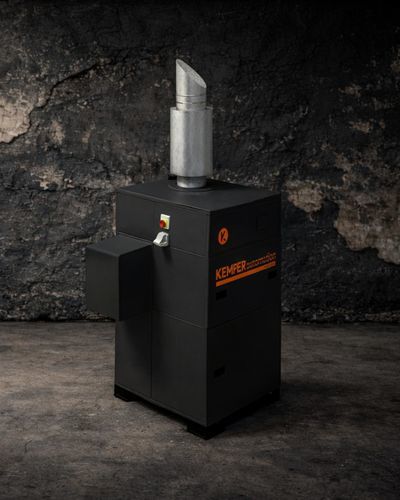

芯式过滤系统 ArcFil Pro

隔膜用于焊接烟雾

概述
ArcFil Pro 是一款用于机器人焊接区域焊接烟雾捕集与过滤的移动式高效过滤装置。紧凑设计便于快速安装和投运，适用于机器人焊接（包括激光焊接）。通过 W3 认证（DIN EN ISO 21904）可将过滤后空气回送至生产车间。可直接连接到覆盖机器人工作区的吸罩或工作舱。

适用场景

• 大量烟雾/粉尘产生的工况
• 焊接车间与打磨车间
• 培训中心与机器人焊接生产线
• 激光、等离子和氧切割系统
• 可在室外安装

优势 / 亮点

• 通过压缩空气固定集尘箱实现无污染粉尘收集
• 差压控制的自动滤芯清洁保证连续不间断运行
• 低噪声排放（声压级 65 dB(A)）
• 使用可选的自动吸力调节可显著节能
• 触摸屏智能控制并具备诊断功能，操控便捷
• 采用 KemTex® ePTFE 表面过滤滤芯，最大限度保护操作人员健康
• W3 认证允许在某些情况（如铬镍钢）下使用回风模式

技术参数
接口
进气口 (mm)：450
出气口 (mm)：450
集尘器容积 (L)：192

尺寸
深 × 宽 × 高 (mm)：1864 × 1413 × 2110
重量 (kg)：790

过滤
过滤级数：1
每个滤芯过滤面积 (m²)：10
分离效率 (% ≥)：99.9
滤芯数量：9
总过滤面积 (m²)：90

性能 / 传动
声压级 (dB(A))：65
压缩空气供应 (bar)：5-6
电机功率 (kW)：5.5
额定电流 (A)：10.7
最大风机能力 (m³/h)：9000
最大风量 (m³/h)：9000
工作压力 (Pa)：1750
最小真空度 (Pa)：2300
吸气能力 (m³/h)：4500-6480

特点 / 规格

• 型号：ArcFil Pro
• 系列：Automation-Line
• 制造商：KEMPER
• 货号：3565
• 认证：W3 (DIN EN ISO 21904) — 可回风运行
• 适用于机器人焊接与激光焊接
• 差压自动滤芯清洁
• KemTex® ePTFE 滤芯（表面过滤）
• 分离效率 ≥ 99.9%
• 最大风机能力：9000 m³/h
• 重量：790 kg
