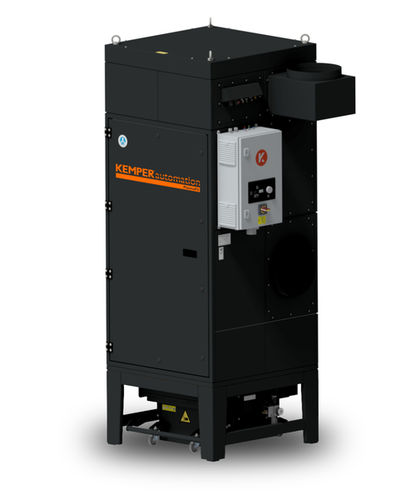

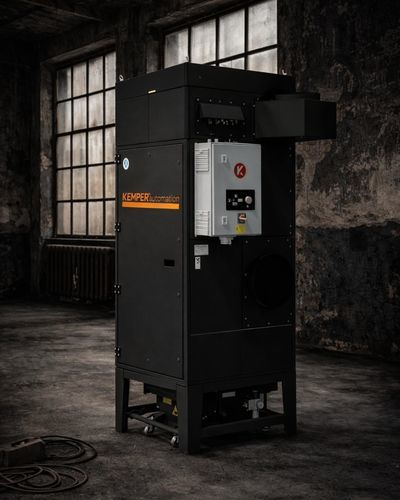

灰尘抽取设备 PlasmaFil

概述
PlasmaFil 是一款紧凑型即插即用过滤单元，适用于等离子切割和火焰（氧割）切割过程的洁净空气抽排。设备出厂即供安装使用，紧凑的占地和较大的过滤面积可在高粉尘负荷下保持较长使用寿命。可通过不同管路连接选项定制安装，提供高分离效率且能耗受控的烟尘高效抽排。

预期用途

• 等离子切割和火焰/氧割切割工艺的抽排
• 中等量的烟雾和颗粒排放

主要特性

• Automation-Line 紧凑型即插即用过滤系统，便于快速安装与投运
• 大过滤面积可在高粉尘负荷下延长使用间隔
• 多种管路连接选项，便于按现场需求安装
• 集尘桶采用杠杆固定，利于无污染取出
• 可选自动体积控制，实现按需抽排并节能
• 按需自动清洁过滤器，支持连续运行

可配置选项

• 抽风量备选（示例）：2750–3900 m³/h（PE‑M），2750–3900 m³/h（ePTFE，组合受限），3800–5500 m³/h（PE‑M / ePTFE，视配置而定）
• 风机类型：离心（径流）风机（标准）、直驱离心风机（可用性视配置而定）
• 滤材：PE‑M 膜（标准）、KemTex® ePTFE 膜（可选）

技术参数
尺寸：
重量 (kg)：559
深度 (mm)：962
宽度 (mm)：962
高度 (mm)：2650

接口：
进风口 (mm)：355
出风口 (mm)：355
集尘桶容积 (L)：70

过滤：
过滤级数：1
滤芯面积 (m²/件)：15
滤芯数量：4
总过滤面积 (m²)：60
分离效率 (% ≥)：99.9

技术：
电机功率 (kW)：4
额定电流 (A)：7.5
声压级 (dB(A))：72
压缩空气供给 (bar)：5–6

性能：
最大风机流量 (m³/h)：5500
工作压力 (Pa)：1550
最小负压 (Pa)：2500
抽风量 (m³/h)：2750–3900

特性 / 技术规格

• 型号：PlasmaFil
• 用途：等离子和火焰切割工艺的抽排
• 紧凑型即插即用系统，具有大过滤面积以延长维护间隔
• 抽风量和滤材可配置（PE‑M 或 ePTFE）
• 标准配置为离心风机；其他驱动选项视配置而定
• 集尘桶容积：70 L（杠杆固定，便于无污染拆卸）
• 滤芯：4 件（每件 15 m²），总计 60 m²；单级过滤
• 分离效率 ≥ 99.9%
• 电机功率：4 kW；额定电流：7.5 A
• 声压级：72 dB(A)
• 所需压缩空气供给：5–6 bar
• 风机最大流量可达 5500 m³/h；典型抽风范围根据配置为 2750–3900 m³/h
