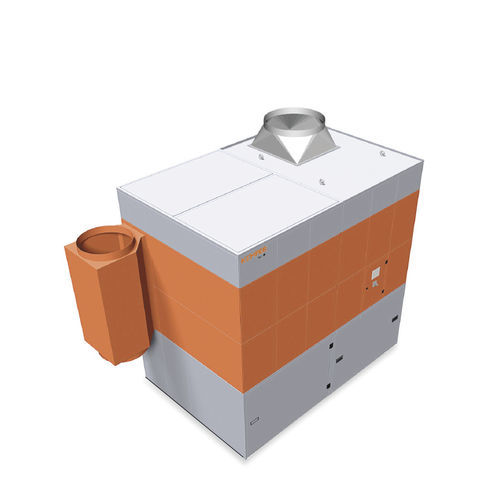

移动式集中排烟系统 WeldFil

焊接激光磨削

产品概述
为多个工位和高负荷应用设计的焊接烟尘抽取装置，具有大流量抽吸能力

简要说明
集中式抽风与过滤单元 WeldFil，模块化设计支持性能扩展。配备 KemTex® ePTFE 膜式滤芯，采用表面过滤方式可捕集超细颗粒（< 0.1 µm）。抽吸范围可配置，支持可选自动吸风量控制，以实现持续工业运行的节能运行。

典型应用

• 大量焊接烟尘与粉尘
• 培训中心与机器人焊接线
• 激光、等离子和火焰切割系统
• 可户外安装
• 焊接车间与打磨车间

主要特点

• 通过压缩空气固定集尘容器，确保无污染的粉尘收集
• 差压控制的自动滤芯清洁实现不间断连续运行
• 低噪声排放（声压级 65 dB(A)）
• 模块化结构便于扩展以增加工位
• 自动吸风量控制可节省能源
• 触控屏带诊断系统，操作便捷
• 通过无电位接点可灵活集成至第三方系统
• 采用 KemTex® ePTFE 滤芯表面过滤，提供对员工的高水平保护

技术参数
尺寸：
重量 (kg)：2420
深度 (mm)：1864
宽度 (mm)：4239
高度 (mm)：2670

接口：
进风口 (mm)：1420
出风口 (mm)：900
集尘箱容积 (L)：384

过滤：
过滤级数：1
滤芯面积（每个）(m²)：20
滤芯数量：18
总过滤面积 (m²)：360
分离效率 (%) ≥：99.9

技术：
电机功率 (kW)：22
额定电流 (A)：40
声压级 (dB(A))：65
压缩空气供给 (bar)：5-6

性能：
最大风机能力 (m³/h)：37000
最大体积流量 (m³/h)：37000
工作压力 (Pa)：1800
最小负压 (Pa)：2250
抽吸能力 (m³/h)：18500 - 26640（可配置）

特性 / 技术规格

• 物料编号 (SKU)：34270
• 型号：WeldFil
• 电机功率：22 kW
• 额定电流：40 A
• 声压级：65 dB(A)
• 重量：2420 kg
• 尺寸 (深 x 宽 x 高)：1864 mm x 4239 mm x 2670 mm
• 进风口 / 出风口：1420 mm / 900 mm
• 集尘箱容积：384 L
• 过滤级数：1；每个元件面积：20 m²；元件数：18；总面积：360 m²
• 分离效率：≥ 99.9%
• 最大风机能力 / 流量：37,000 m³/h
• 工作压力：1,800 Pa；最小负压：2,250 Pa
• 抽吸能力（示例配置）：18,500 - 26,640 m³/h
• 过滤技术：用于颗粒 < 0.1 µm 的 KemTex® ePTFE 膜式滤芯
