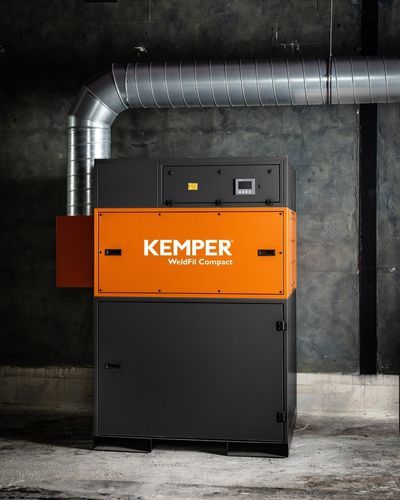

移动式集中排烟系统 WeldFil Compact

焊接磨削激光

概述
WeldFil Compact 焊接烟雾抽吸装置为紧凑型插拔即用中央抽吸与过滤系统，适用于产生大量烟尘的工厂车间和焊接车间。设备出厂已可连接，配有叉车槽和吊装环，可为多个焊接工位、切割机和焊接机器人提供抽吸与过滤。KemTex® ePTFE 膜式滤芯可捕捉小于 0.1 µm 的超细颗粒。W3/IFA 认证允许用于铬镍钢材的加工场合。

适用场景

• 大量烟雾/粉尘环境
• 焊接与研磨车间
• 培训中心与机器人焊接线
• 激光、等离子与火焰切割系统
• 可室外安装

产品要点
在占地紧凑的同时具备适合多工位运行的工业性能。主要特性：

• 通过压缩空气固定集尘容器，实现无污染的粉尘收集
• 差压控制的自动滤芯清洁，支持不间断连续运行
• 低噪声排放（65 dB(A)）
• 通过自动抽吸量控制实现节能
• 触摸屏智能控制并具备诊断功能
• 无势接点便于与第三方设备集成
• KemTex® ePTFE 滤芯采用表面过滤，保护操作人员健康

快速安装与连续运行，具备高过滤性能
设备以插拔即用形式交付，配有叉车槽和吊装环便于快速安装。为多工位连续运行设计，具有高分离效率和可靠的滤芯管理。

技术参数（表）
尺寸
重量（kg）：980
尺寸（深）mm：1413
尺寸（宽）mm：1413
尺寸（高）mm：2784

接口
进气口（mm）：450
出气口（mm）：560
集尘容器容积（L）：68

滤芯
滤级：1
单元滤面积（m²）：20
滤芯数量：5
总滤面积（m²）：100
分离效率 ≥：100%

技术
电机功率（kW）：7.5
额定电流（A）：13.7
声压级（dB(A)）：65
压缩空气供给（bar）：5-6

性能
最大风机能力（m³/h）：11000
工作压力（Pa）：1800
最小负压（Pa）：2500
抽吸能力（所选配置）m³/h：5250-7560
最大体积流量（m³/h）：10000

特点 / 技术规格

• 型号：WeldFil Compact
• 插拔即用，出厂可连接，配叉车槽与吊装环
• 滤芯类型：KemTex® ePTFE 膜式滤芯（表面过滤），捕捉 < 0.1 µm 粒子
• W3/IFA 认证（适用于铬镍钢加工）
• 差压控制的自动滤芯清洁（连续运行）
• 集尘容器压缩空气固定（无污染收集）
• 触摸屏智能控制与诊断系统
• 可选自动抽吸量控制以节能
