可视化软件组 COMBIVIS 6

监控数据采集和分析配置

概述

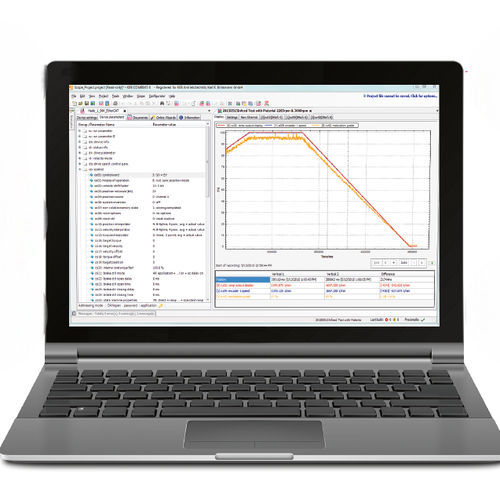

COMBIVIS 6 是 KEB 提供的免费 PC 软件套件，用于 KEB 驱动控制器的配置、启动、诊断和管理。软件支持设备参数管理、实时监控、固件管理、集成示波器，并提供可选扩展包以满足特定应用需求。

产品亮点

• 完整的设备参数配置与参数列表管理
• 物理量显示与运行数据监控
• 向导式启动与故障诊断，提供直观图形界面
• 实时 fieldbus 通信的配置与分析
• 集成文档库，可直接访问手册和技术文档
• 多通道示波器用于信号记录与可视化
• Drive Software Center 支持 COMBIVERT 控制器的固件更新

核心功能

• KEB 设备的启动、配置与管理
• 引导式向导用于调试与诊断
• 参数列表：创建、保存、恢复并部署参数集
• 按 EN 61800-9-2 进行能效计算
• 直接访问 KEB 产品组合的文档

扩展包（示例）

• Device Naming：项目中设备的批量（重）命名，支持标准和自定义命名方案
• Servo Pump Wizard：用于伺服泵+驱动+电机的向导式调试，支持自整定及共振/陷波处理
• Startup Wizard T6 APD：针对模块化 T6 APD 控制器的菜单式启动向导与接口定义
• Dashboard：清晰显示 S6/F6 控制器状态、运行参数、错误历史及服务快照
• Scope 2.0：增强的记录功能、智能触发、曲线叠加与更优的设备集成

COMBIVIS CLI
COMBIVIS CLI 是用于通过 UDP 或串口与 KEB 设备交互的命令行工具。典型用途包括读取/写入参数、执行参数列表以及 KebFTP 文件操作，用于生产和服务自动化。

• 常用命令：logFile、write/read、downloadDW5
• KebFTP 相关：transferFormTarget、listFiles、deleteFile
• 支持平台（需 .NET Framework 4.7.2）：Windows 7、8.1、10

COMBIVIS mobile（应用）
COMBIVIS mobile 应用支持通过智能手机或平板（WLAN 或需配套蓝牙适配器）对 KEB 驱动控制器进行无线操作。功能包括监控、故障诊断、参数查看/修改、收藏参数列表及备份/恢复，并支持离线示波器。

• 支持 COMBIVERT S6/F6 控制器
• 通过 WLAN 和蓝牙连接（可能需适配器）
• 仪表盘、错误列表、I/O 状态和运行历史
• 查看/写入参数、收藏参数列表与备份/恢复
• 离线示波器功能

下载与文档
COMBIVIS 6 提供用户手册、发行说明、常见问题和安装包等由供应商提供的文档。详细文档和下载包可在产品页面获取。

技术规格

• 产品 / 型号：COMBIVIS 6
• 制造商：KEB Automation KG
• 许可 / 可用性：KEB 提供的免费 PC 软件
• 主要支持控制器：COMBIVERT S6、F6
• 示波器：用于信号记录与显示的多通道数字示波器
• Fieldbus：实时 fieldbus 通信的配置与分析
• 能量：符合 EN 61800-9-2 的能效计算
• 扩展包：Device Naming、Servo Pump Wizard、Startup Wizard T6 APD、Dashboard、Scope 2.0 等
• COMBIVIS CLI：UDP/串口连接；Windows 7/8.1/10，.NET Framework 4.7.2
• 典型记录的软件版本：6.9.0
