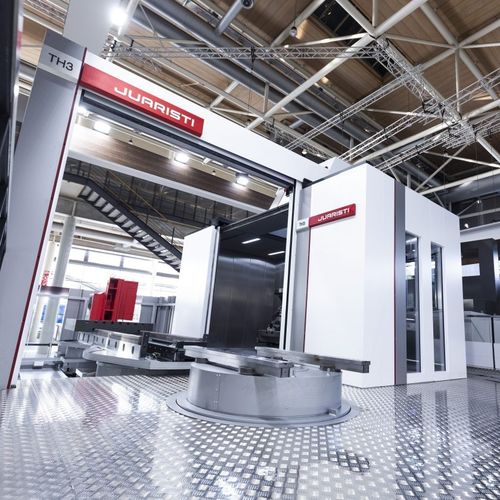

高效能车削铣削中心 TH seriesCNC数控立式通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 立式, 通用
- 轴数量
- 5轴
- 其他特性
- 高效率, 高效能, 大型
- X轴
2,000 mm, 3,000 mm, 4,000 mm, 5,000 mm
(78.74 in, 118.11 in, 157.48 in, 196.85 in)- Y轴
1,500 mm, 2,000 mm, 2,500 mm, 3,000 mm
(59.06 in, 78.74 in, 98.43 in, 118.11 in)- Z轴
1,500 mm, 2,000 mm, 2,500 mm, 3,000 mm
(59.06 in, 78.74 in, 98.43 in, 118.11 in)
产品介绍
TH系列针对多任务进行专门优化。主轴箱正挂的对称设计和4个垂直导轨（两个前和两个后）和超大的机床基础件设计，可提供极佳的坚固性和稳定性。
其配备强大的排屑功能，并且拥有高达40米/秒的进给速度和3 m/s2的加速度。
得益于较宽的轴行程（4000-2500-2500毫米（XYZ轴））以及对最高12吨旋转工作台的兼容性，它能够加工大型复杂工件。
具有大型加工中心的高动力学特性。
热对称结构。
多功能性。
高定制化和自动化能力方案。
结构元素
得益于主轴箱正挂的对称设计和4个垂直导轨，具有无与伦比的热力性能和机械性能。
XYZ轴上的行程可达4000、2500和2500毫米。
防护罩封闭式设计，集成一个保护柜与排屑输送机，并可进行全程排屑和切削液收集，不会污染工作空间。
用于装卸托盘的自动门，带灯的天花板和带冷却剂喷射功能的部件清洗系统。
铣头与工作台
5轴连续旋转铣头。
万能铣头 ACD 2.5º x 2.5º – 1º x 1º – 0.001º x 0.001º。
兼容镗杆和固定卧式主轴。
旋转工作台最大尺寸2000X2500，可简化复杂工作的加工。
技术与自动化
自动车削、铣削并更换镗头。
采用FMS系统进行自动托盘更换。
ATC链式刀库（高达160刀位）、矩阵式或机器人式（高达400刀位）自动换刀。
预紧双齿轮旋转系统，运动更高效，节省加工时间。
BT-50或HSK-A100刀具锥。
