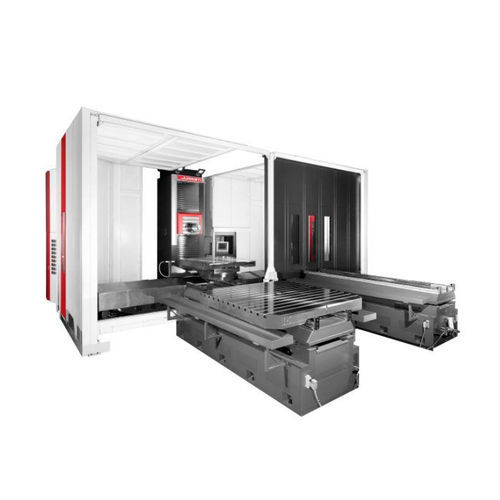

5轴加工中心 TX series通用用于金属立柱
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 加工材料
- 用于金属
- 结构
- 立柱, 旋转台
- 主轴头
- ISO 5, HSK-100, HSK-63
- 工具数量
- 30工具, 400工具
- 应用
- 用于航空工业, 用于模具工业
- 其他特性
- 高精度, 紧凑型, 刚性
- X轴
2,000 mm, 3,000 mm, 4,000 mm, 5,000 mm, 6,000 mm
(78.74 in, 118.11 in, 157.48 in, 196.85 in, 236.22 in)- Y轴
最多: 4,000 mm
(157.48 in)最少: 1,500 mm
(59.06 in)- Z轴
1,500 mm, 2,000 mm, 2,500 mm, 3,000 mm
(59.06 in, 78.74 in, 98.43 in, 118.11 in)- 转速
6,000 rpm, 10,000 rpm, 18,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1, 113,097 rad.min-1)- 输出功率
40 kW, 59 kW, 60 kW
(54.38 hp, 80.22 hp, 81.58 hp)- X轴进给速度
25,000 mm/min, 30,000 mm/min
(16.4 in/s, 19.69 in/s)- Y轴进给速度
25,000 mm/min, 30,000 mm/min
(16.4 in/s, 19.69 in/s)- Z轴进给速度
25,000 mm/min, 30,000 mm/min
(16.4 in/s, 19.69 in/s)- 最大台面负荷
8,000 kg, 20,000 kg, 40,000 kg
(17,637 lb, 44,092 lb, 88,185 lb)
产品介绍
TX系列是华日斯蒂产品系列中最容易辨认的标志性产品系列。我们在设计这类解决方案方面拥有悠久的历史，并且，经过多年发展，其已经成为最受客户青睐的解决方案之一。
这种刨台式加工中心可进行高效的镗铣削加工。其特点为对称设计和位于立柱上的中挂主轴箱，可确保高精度和动力学性能。
正挂主轴箱的热力对称设计。
超大铸铁结构部件。
双齿轮防反冲静压回转工作台。
高精度刚性直线导轨。
多种定制化和自动化方案。
结构元素
得益于正挂主轴箱的热力对称柱设计，可保证最小的热变形。
超大铸铁结构。
高刚性且带4个垂直导轨（TX3和TX7)。
带高精度轴承的直线导轨。
用于实时温度控制的热传感器。
自动换刀。
可定制的全封闭式自动门、顶和油雾收集系统。
人机工程操作平台：垂直和横向运动。
中央维护柜包括所有液压、润滑和气动装置。
