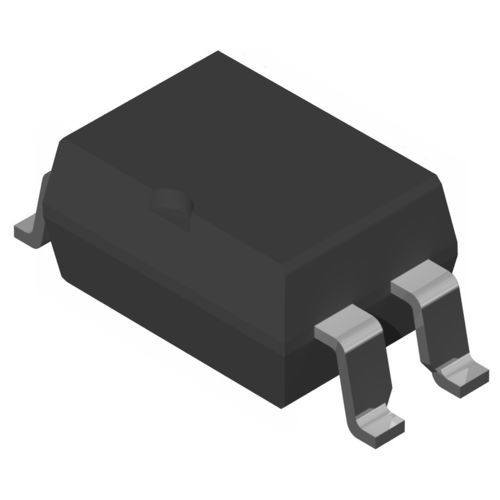

直流静态继电器 CPC1343G

60VdcDIPSMD

Overview CPC1343G 是 OptoMOS® 系列的一款固态继电器，在紧凑的4引脚封装中实现快速、无抖动的开关。它为直流负载提供低导通电阻、高隔离以及低 LED 驱动电流，适合直接与微控制器或逻辑电路接口。

Specifications 阻断电压 (V_P)：60 V
负载电流 (mA)：900 mA 连续
导通电阻 (Ω)：0.8 Ω
隔离电压 (V_RMS)：5000 V RMS
输入控制电流 (mA)：3 mA (I_F max)
断态漏电流 (µA)：1 µA
开关速度 t_on / t_off (ms)：4 / 1
输出电容 (pF)：20 pF
IC 封装类型：4 引脚 DIP、SMT（SOP）

Features

• 60 V 阻断电压，900 mA 连续负载能力
• 工作环境温度 −40 °C 至 +105 °C
• 输入/输出隔离 5000 V RMS
• 快速开关：t_on = 4 ms，t_off = 1 ms
• 低 LED 控制电流 (I_F max = 3 mA)，适合逻辑直接驱动

Benefits

• 将功能浓缩于小型 4 引脚封装或双极 8 引脚变型
• 相比更大体积继电器节省电路板空间
• 无机械运动部件，可靠性更高
• 兼容 TTL/CMOS 及微控制器输出，无需额外驱动
• 高隔离等级适用于混合信号设计

Applications / Highlights

• 仪器仪表
• 自动测试设备（ATE）
• 医疗设备
• 工业控制与自动化
• 公用事业计量与数据采集

Support / Product Capabilities 由于无机械触点，CPC1343G 实现静音、免维护运行，并在高温下具备更高的开关耐久性。其低导通电阻（0.8 Ω）和 900 mA 的连续电流能力提升了 DC 开关应用的效率。3 mA 的 LED 驱动要求使其能与常见逻辑家族和微控制器直接连接。

Technical specifications

• 型号：CPC1343G
• 阻断电压 (V_P)：60 V
• 连续负载电流：900 mA
• 导通电阻：0.8 Ω
• 隔离电压：5000 V RMS
• 输入控制电流 (I_F max)：3 mA
• 断态漏电流：1 µA
• 开关速度：t_on = 4 ms，t_off = 1 ms
• 输出电容：20 pF
• 工作环境温度：−40 °C 至 +105 °C
• IC 封装类型：4 引脚 DIP 与 SMT（SOP）
