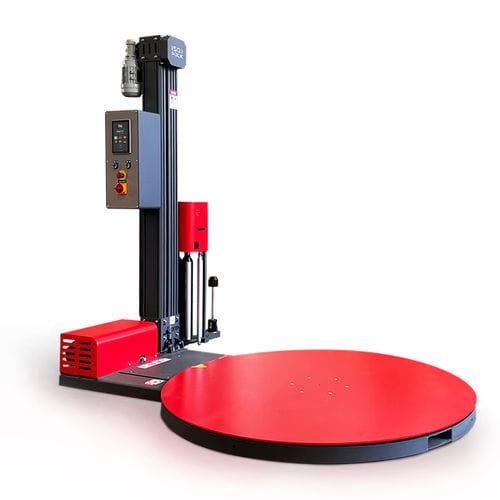

旋转托盘式缠绕打包机 E-WRAP 1000B

半自动工业用途拉伸膜

产品概述
E‑Wrap 1000B 是一台半自动回转台拉伸膜缠绕机，配备专用控制板和7英寸彩色触摸屏。机器配有固定比电动膜预拉伸小车、6 个可配置的作业配方、实时 I/O 诊断功能，以及统计、时间和处理托盘数量的集成日志。

主要优点

• 电动预拉伸小车，固定比，保持膜张力一致，托盘固定均匀
• 7英寸彩色触摸屏，直观操作，支持配方管理和引导诊断
• 6 个可定制工作配方，覆盖常规应用
• 集成电子板实时监控各工序并报告异常
• 面向工业应用设计，备件提供12个月保修

触摸屏功能
通过7英寸图形彩色触摸屏，操作员可配置并保存缠绕参数，访问管理、统计和技术诊断模块。参数包括上下缠绕圈数、小车升降周期、转台速度、小车速度及光电传感器读数延时。触摸屏提供故障引导、报警历史和维护档案。

产品信息（主要数值）
机器尺寸：L 2300 x W 1500 x H 2680 mm
机器重量：450 kg
转盘直径：1500 mm
转台转速：0 – 12 rpm
供电电压：220 V 单相
电源频率：50 / 60 Hz
额定功率：1.2 kW
膜预拉伸：电动（固定比）
最大卷芯尺寸：H 500 mm Ø 280 mm
膜厚：12 – 35 µm

技术特性

• 机身结构采用钢和铝
• 挤出铝立柱铰接于底座，便于快速安装
• 小车由双链传动机构驱动
• 配备集成控制板，通过7英寸彩色触摸屏操作
• 小车底部设安全停止装置（符合 CE）
• 立柱顶端带三色报警指示灯
• 触摸屏支持故障引导
• 可通过触摸屏或实体按键启动/停止/复位
• 符合 CE 的急停蘑菇头和复位按键
• 转台具备渐进启动与定位停止系统
• 记录统计、运行时间及处理托盘数量
• 提供手动工作模式
• 错误复位或更换卷轴后可继续缠绕
• 支持配置6个工作配方

控制面板设置（示例）

• 缠绕循环次数
• 转台转速 0 至 12 rpm
• 膜溢出（bleed）调整
• 膜预拉伸调节
• 托盘底部和顶部的膜圈数
• 小车升降速度（独立）0 至 5.9 m/min

适用被包装件特性

• 最大产品尺寸（标准 1500 mm 转台）：L 800 x W 1200 mm
• 有效缠绕高度：H 2200 mm（标准立柱）
• 最大产品重量：1500 kg

可选件

• 1650 mm 转台（适用于 1000 x 1200 mm 托盘）
• 进出坡道（适用于 1500 mm 转台）
• 进出坡道（适用于 1650 mm 转台）
• 加高立柱以实现 2600 mm 有效高度
• 用于识别黑色产品的光电传感器

技术规格（摘要）

• 型号：E‑Wrap 1000B
• 机器尺寸：L 2300 x W 1500 x H 2680 mm
• 机器重量：450 kg
• 标准转盘直径：1500 mm（可选 1650 mm）
• 转台承载能力：1500 kg
• 转台转速：0 – 12 rpm
• 供电电压：220 V 单相
• 电源频率：50 / 60 Hz
• 额定功率：1.2 kW
• 小车速度（升/降）：0 – 5.9 m/min
• 膜预拉伸：电动（固定比）
• 最大卷外径：Ø 280 mm；高度 500 mm；芯 76 mm；最大重量 16 kg
• 适用膜厚：12 – 35 µm
