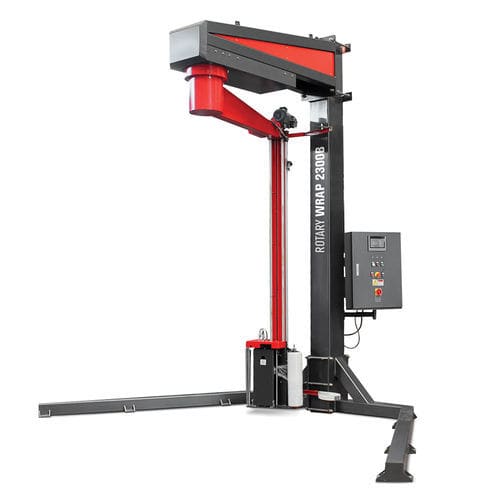

旋转机械臂式缠绕包装机 Rotary Wrap 2300 B

半自动用于大型工件工业

概述
Rotary Wrap 2300 B 是一款半自动旋转臂式托盘拉伸包装机，设计用于在托盘保持静止的情况下对重型、体积大或易碎货物进行缠绕和稳定。设备配备电动固定比预拉伸托架、可调节至最高15 rpm 的臂速、用于平稳起停的驱动轮以及便于地面固定的配重结构。

主要优点

• 在不移动托盘的情况下包裹重载或不稳定货物
• 通过变频器和驱动轮实现臂的平稳受控起停
• 带传感器的前保险杠在接触时立即停止旋转
• PLC 控制 + 7.2" 彩色触摸屏，便于参数设置
• 电动预拉伸，带固定比并支持比率切换

选择本产品的5大理由

• 采购阶段提供技术支持
• 具竞争力的总体拥有成本
• 备件 12 个月保修
• 交货周期短
• 制造商具有超过35年市场经验

技术参数（摘要）
供电电压：220 V 单相
电网频率：50 / 60 Hz
装机功率：1.25 kW
机器尺寸：L 4000 x W 2000 x H 3120 mm
机器重量：1100 kg
臂转速：最高 15 rpm（规格也标注 15 m/min）
旋转直径：2000 mm
托架：电动固定比预拉伸（默认200%；可通过齿轮更换实现100%、150%、250%）
产品检测：标准光电池
产品占地：L 1200 x W 1200 mm
可用产品高度：最高 H 2400 mm
最大承载重量：无限制（托盘固定）

通用特性

• 喷漆钢板结构
• 托架传动采用链传动机构
• 配重设计，便于地面固定
• PLC 控制与 7.2" 彩色触摸屏
• 带传感器的保险杠与符合 CE 的紧急停止装置
• 便于将膜固定于托盘底部的制动接合/释放装置
• 循环启动时声响警示
• 变频器用于臂的渐进启动与索引停止
• 循环计数器与手动操作模式

控制面板可调参数

• 托盘底部的缠绕圈数数字设定
• 托盘顶部的缠绕圈数数字设定
• 臂转速 0–15 rpm
• 托架升降速度
• 完整循环次数
• 臂索引时间
• 膜边缘数字调节

可加工产品特性

• 最大占地尺寸：L 1200 x W 1200 mm
• 可用高度：H 2400 mm
• 最大重量：无限制（托盘保持静止）

卷膜规格

• 最大外径：280 mm
• 内芯直径：76 mm
• 膜高：500 mm
• 最大卷重：16 kg
• 膜厚：12–35 µm

特性 / 技术规格

• 型号：Rotary Wrap 2300 B
• 类型：旋转臂托盘拉伸包装机（半自动）
• 供电：220 V 单相
• 频率：50 / 60 Hz
• 装机功率：1.25 kW
• 臂转速：可调，最高 15 rpm
• 旋转直径：2000 mm
• 机器尺寸：L 4000 x W 2000 x H 3120 mm
• 机器重量：1100 kg
• 可用产品高度：最高 2400 mm
• 最大产品占地：L 1200 x W 1200 mm
• 预拉伸托架：电动、固定比（默认200%；可选100/150/250%）
• 控制：PLC + 7.2" 彩色触摸屏
• 产品检测：标准光电池（可选激光套件）
• 安全：保险杠停止、紧急按钮、复位按钮（符合 CE）
