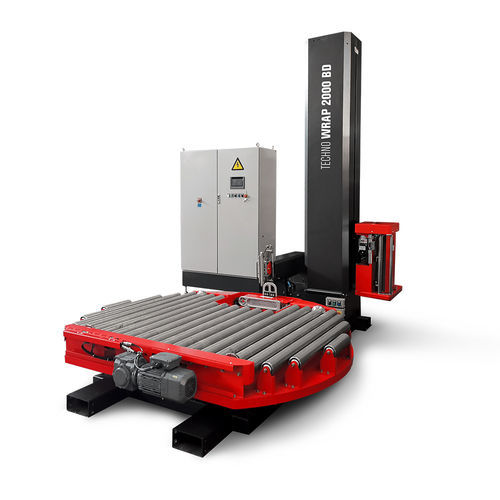

托盘式缠绕包装机 Techno Wrap 2000 BD

自动带滚筒机动滚筒输送机

概述
Techno Wrap 2000 BD 是一款用于生产线集成和自动化托盘搬运的自动在线缠绕机。配备 SIEMENS PLC 和 7.2" 彩色触摸屏，具备气动对比焊接单元、自动送膜、自动切膜与焊接、用于进出和托盘高度检测的光电传感器，以及带电动辊的回转滑环用于托盘推进。可存储最多 15 套缠绕程序；集成到生产线时可启用运输模式（不执行缠绕循环）。

选择该机的 5 个理由

• 提供采购与集成的技术支持
• 为在线自动包装作业设计
• 备件 12 个月保修
• 快速调试并支持 15 个程序存储
• 制造商在市场上有 35 年以上经验

产品描述
机器由 SIEMENS PLC 和 7.2" 触摸面板控制，带自诊断和手动操作功能。核心自动功能包括：带端循环成型功能的电动预拉伸载车、在对比板上焊接的气动挂膜与焊接单元、自动切膜与焊接、以及通过电动辊实现的自动台面推进。光电传感器用于检测托盘存在和高度。可选配周边防护装置（带互锁门、保护栅），满足 CE 安装要求。

技术参数
供电电压：380 V，三相
电网频率：50/60 Hz
装机功率：1.6 kW
机器尺寸：L 2900 x W 2000 x H 3150 mm
机器重量：1400 kg
转盘直径：2000 mm
台面转速：0–10 rpm
标准滚筒输送高度：460 mm（其他高度可定制）
托盘上可放置的最大产品尺寸：L 1000 x W 1200 mm
可用高度：H 2200 mm
最大承重：2000 kg

主要特点

• 喷漆钢板结构
• 卷轴载车链传动机构
• 定比电动预拉伸载车
• 气动挂膜、切膜与对比焊接系统
• PLC 控制与彩色触摸屏，自诊断功能
• 循环开始时声光报警；CE 要求的急停与复位
• 变频器用于台面的渐进启动与定位停止
• Schneider 电器元件；Pepperl+Fuchs 传感器
• 手动与自动运行模式；支持无人值守运行

控制面板可调参数

• 底部与顶部绕数调节
• 台面转速调节（0–10 rpm）
• 载车升降速度调节
• 完整循环次数设置
• 循环结束时位置与减速设置
• 数字化膜边调整
• 膜焊接与切割参数调整
• 尾端吹气时间与膜放出速度调节
• 第五轮速度调节与自诊断 I/O

可处理产品特性

• 托盘上最大产品尺寸：L 1000 x W 1200 mm
• 可用高度：H 2200 mm
• 最大支持重量：2000 kg

卷膜规格

• 卷外径最大值：280 mm
• 芯径：76 mm
• 膜高：500 mm
• 卷最大重量：16 kg
• 膜厚范围：12–35 µm

规格 / 技术细节

• 型号：Techno Wrap 2000 BD
• PLC：SIEMENS，7.2" 彩色触摸屏
• 存储：最多 15 个缠绕程序
• 转盘：Ø 2000 mm，电动滚筒式结构
• 电源：1.6 kW · 380 V 3~ · 50/60 Hz
