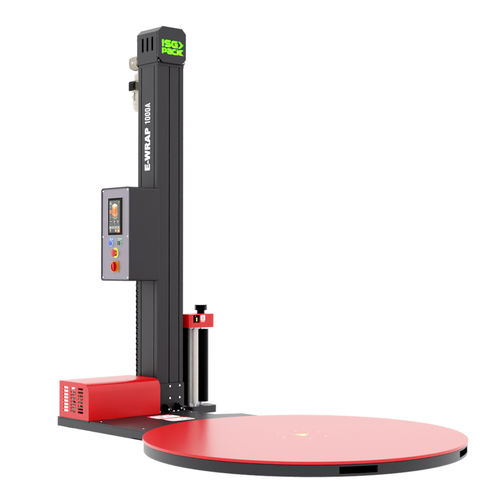

托盘式缠绕包装机 E-Wrap 1000A

半自动拉伸膜带触摸屏

产品概述
E-Wrap 1000A 为 ISGPACK 的半自动托盘缠绕机，适用于标准托盘包装作业。该机作为系列中的经济型机型，配备 7.2" 彩色图形触摸显示屏和集成控制板。产品资料中在一处提到“6 个用户可定制工作配方”，另一处提到可配置“8 个工作配方；”两种描述均在此列出。

触摸显示功能

• 7.2" 彩色图形触摸屏，用于机器管理。
• 管理并存储包装参数：托盘顶部和底部的覆膜圈数、货叉车/载台升降循环、转盘速度、载台升降速度、用于膜卸载的光电传感器读数时间。
• 包含手动包装、系统管理设置、统计日志（处理托盘的时间与数量）以及技术监控（I/O 信号、报警历史、维护档案）等模块。

集成系统与监控
集成控制板对运行进行持续监控并可视化异常情况。柱顶三色报警指示器提示机器状态（运行、停止、故障/紧急）。触摸屏提供故障引导排查功能。

总体特性
机器配有直径 1500 mm 的转盘，最大承载 1500 kg，标准立柱允许卷轴托架升至 2200 mm 的缠绕高度。转动由链传动驱动并由磁感应传感器监测。托架采用机械摩擦式膜张紧系统，配备光电传感器用于产品检测。

技术特性

• 机身结构为钢和铝。
• 挤压铝立柱可铰接于底座，便于快速安装。
• 托架由双链传动机构驱动。
• 通过 7.2" 彩色触摸屏由集成控制板管理机器。
• 托架底部设有符合 CE 的安全停止装置。
• 立柱顶部设有三色报警指示器。
• 触摸屏提供故障引导排查。
• 可通过显示屏或物理按键启动、停止或复位。
• 托架上的机械离合器实现膜张力控制。
• 符合 CE 规定的急停按钮与复位按钮。
• 转盘采用渐进启动与索引停止系统。
• 记录统计数据、运行时间及处理托盘数量。
• 具备手动模式以及错误复位或换轴后继续缠绕的功能。
• 可配置 6（另处提及 8）种工作配方以适配不同产品。

控制面板设置

• 缠绕周期次数。
• 转盘转速：0–12 rpm。
• 膜外溢/张力调整。
• 托盘底部与顶部的膜圈数。
• 托架上下速度（独立）：0–5.9 m/min。

面板可选循环

• 托架升降循环。
• 仅托架上升。

可处理产品特性

• 最大占地尺寸（标准 1500 mm 转盘）：L 800 x W 1200 mm。
• 有效缠绕高度：H 2200 mm（标准立柱）。
• 最大产品重量：1500 kg。
• 转盘直径：1500 mm。

卷膜规格

• 最大外径：280 mm。
• 内芯直径：76 mm。
• 膜高度：500 mm。
• 最大卷轴重量：16 kg。
• 适用膜厚：12–35 µm。

可选项

• 1650 mm 转盘（用于 1000 x 1200 mm 托盘）。
• 上料坡道（用于 1500 mm 转盘）。
• 上料坡道（用于 1650 mm 转盘）。
• 立柱加高以实现 2600 mm 有效高度。
• 黑色产品检测用光电传感器。

产品信息
机型尺寸：L 2300 x W 1500 x H 2680 mm
整机重量：450 kg
转盘直径：1500 mm
转盘速度：0 – 12 rpm
电源电压：220 V 单相
电源频率：50 / 60 Hz
装机功率：1.2 kW
最大卷轴尺寸：H 500 mm Ø 280 mm
膜厚：12 – 35 µm

技术规格

• 型号：E-Wrap 1000A
• 机型尺寸：L 2300 x W 1500 x H 2680 mm
• 整机重量：450 kg
• 转盘直径：1500 mm
• 最大承载力：1500 kg
• 转盘转速：0–12 rpm
• 供电：220 V 单相
• 频率：50/60 Hz
• 装机功率：1.2 kW
• 最大卷轴外径：280 mm；卷高：500 mm；内芯：76 mm；最大卷重：16 kg
• 适用膜厚：12–35 µm
• 托架升降速度：最高 5.9 m/min（可独立调节）
