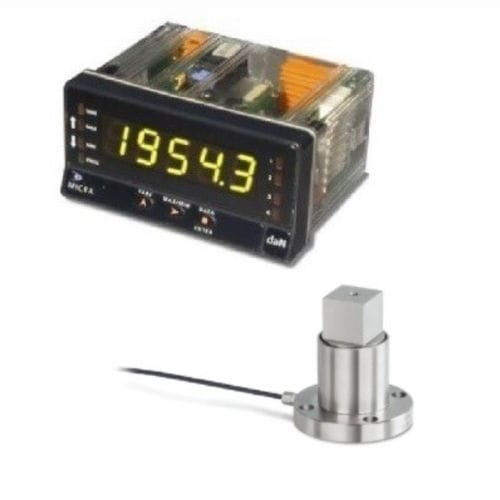

静态扭矩传感器 DC-Y1 + MICRA-M

方形接头式数字模拟

产品简介
静态扭矩测量链，由传感器 DC-Y1 与多功能数字显示器 MICRA M 组合。用于静态扭矩的监测与测量、手动扭矩扳手测试以及静态扭矩负载的传递。

主要功能
测量范围：0 至 5 Nm … 0 至 500 Nm
高精度：满量程综合误差 0.5 %
安装简单快捷
高扭转刚性
额定灵敏度：1.0 ~ 1.5 mV/V（取决于额定载荷）
4 线连接

MICRA M 显示器（配套）
可配置的多功能数字显示器。基本套件包括安装底板、可编程三色显示器和电源。
显示功能、远程保持、最大/最小值读取与存储（峰值/数值）、去皮与复位、多种可编程逻辑功能。
三色 LED 显示（绿色 / 橙色 / 红色）用于状态指示或测量类型区分。

接受的输入与信号

• 称重传感器：mV/V、mV
• 过程信号：±10 Vdc、±20 mA、电位器
• 温度：Pt100 探头，热电偶 J、K、T 型

输出与选项
模拟与数字输出可作为选项提供（可按需）。根据配置可选 RS232 / RS485（数字输出）。

电源与电子特性
电源：85-265 Vac / 100-300 Vdc
尺寸（mm）：96 x 48 x 60
分辨率：±15 位
读取速率：20 次/秒

可用量程表
量程
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

证书
可按需提供 COFRAC 校准证书、COFRAC 等效或 COFRAC 关联证书（选项）。

特性 / 技术规格

• 测量范围：0 至 5 Nm … 0 至 500 Nm（可选：5、10、20、50、100、200、500 Nm）
• 精度：满量程综合误差 0.5 %
• 额定灵敏度：1.0 ~ 1.5 mV/V（取决于载荷）
• 连接方式：4 线
• 安装：简单快捷
• 刚性：高扭转刚性
• 配套显示器：MICRA M（多功能数字显示器）
• 显示器与传感器电源：85-265 Vac / 100-300 Vdc
• 显示器尺寸：96 x 48 x 60 mm
• 分辨率：±15 位
• 采样速率：20 读取/秒
• 接受输入：mV/V、mV、±10 V、±20 mA、电位器、Pt100、热电偶 J/K/T
• 输出：模拟与数字选项（RS232/RS485 可按需提供）
• 选项：COFRAC 校准证书或等效证书（按需）
