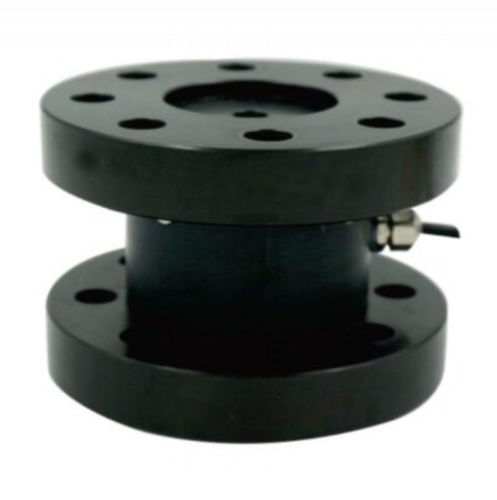

静态扭矩传感器 ST-903-D

模拟IP65应变式

产品介绍
应变片式静态扭矩传感器 ST-903-D，用于工业扭矩测量，量程可达5000 Nm。

主要特性

• 测量范围：0.2–5000 Nm（可选多种量程）
• 线性度优良：0.2% 满量程
• 灵敏度：1.5 mV/V
• 防护等级：IP65
• 材料：合金钢

详细说明
测量能力：0.2–5000 Nm。典型灵敏度 1.5 ±20% mV/V。零点偏移 ±2% 满量程。非线性 0.1% 满量程。滞后 0.1% 满量程。重复性 0.05% 满量程。蠕变（30 分钟）：0.1% 满量程。温度对输出影响：0.05% 满量程/10°C。温度对零点影响：0.05% 满量程/10°C。输入电阻：410 ±20 Ω 或 785 ±20 Ω。输出电阻：350 ±10 Ω 或 700 ±10 Ω。绝缘电阻：≥5000 MΩ / 100 Vdc。推荐供电电压：5–15 V（最大20 V）。温度补偿：-10 至 60 °C。工作温度：-20 至 80 °C。允许载荷：120% 满量程。破坏载荷：150% 满量程。电缆长度：Ø3 x 4000 mm。质量：0.8–12 kg，视型号而定。传感器输出模拟信号（应变计桥），需配合信号调理/采集电子设备；可配接显示器或变送器。可选：校准证书（COFRAC、等效或可追溯）。

特性 / 技术规格

• 型号：ST-903-D
• 测量范围：0.2–5000 Nm
• 灵敏度：1.5 ±20% mV/V
• 偏移：±2% 满量程
• 非线性：0.1% 满量程
• 滞后：0.1% 满量程
• 重复性：0.05% 满量程
• 蠕变（30 分钟）：0.1% 满量程
• 温度影响（输出）：0.05% 满量程/10°C
• 温度影响（零点）：0.05% 满量程/10°C
• 输入电阻：410 ±20 Ω / 785 ±20 Ω
• 输出电阻：350 ±10 Ω / 700 ±10 Ω
• 绝缘：≥5000 MΩ / 100 Vdc
• 推荐供电电压：5–15 V（最大20 V）
• 温度补偿：-10 至 60 °C
• 工作温度：-20 至 80 °C
• 允许载荷：120% 满量程
• 破坏载荷：150% 满量程
• 电缆长度：Ø3 x 4000 mm
• 质量：0.8–12 kg（视版本）
• 材料：合金钢
• 防护等级：IP65
• 输出：模拟信号（应变计桥）
