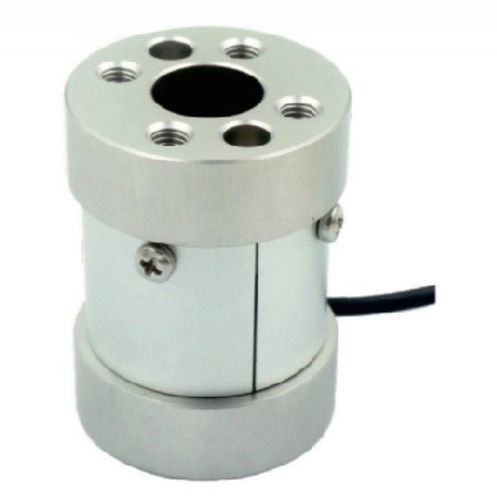

静态扭矩传感器 ST-903法兰连接模拟电压输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 静态
- 构造
- 法兰连接
- 输出
- 模拟, 电压输出
- 电源电压
- 5Vdc, 15Vdc
- 保护程度
- IP65
- 其他特性
- 应变式, 高精度, 固定式
- 扭矩
最少: 0.2 Nm
(0.15 ft.lb)最多: 150 Nm
(110.63 ft.lb)- 精确度
0.1 %
- 过载限制
最少: 120 %
最多: 150 %
产品介绍
概述
静态扭矩传感器 ST-903，可正反向测量。根据型号，测量范围覆盖非常小的扭矩至150 Nm。
总体描述
技术参数 / 规格
静态扭矩传感器 ST-903，可正反向测量。根据型号，测量范围覆盖非常小的扭矩至150 Nm。
总体描述
- 模拟桥式输出（应变计），需要配套的信号调理/电子装置以实现读取与显示。
- 提供多种量程以满足不同的测量需求。
- 具备较高防护等级，适用于工业环境（IP65）。
技术参数 / 规格
- 可用量程：0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
- 灵敏度：1.5 ±10% mV/V
- 偏置（Offset）：满量程（FS）±2%
- 非线性：FS的0.1%
- 滞后：FS的0.1%
- 重复性：FS的0.05%
- 蠕变（30分钟）：FS的0.1%
- 温度对输出的影响：FS的0.05% / 10°C
- 温度对零点的影响：FS的0.05% / 10°C
- 输入阻抗：410 ±20 Ω
- 输出阻抗：350 ±10 Ω
- 绝缘：≥ 5000 MΩ / 100 Vdc
- 推荐供电电压：5 至 15 V
- 最大供电电压：20 V
- 温度补偿范围：-10 至 60 °C
- 工作温度：-20 至 80 °C
- 额定承载极限：FS的120%
- 破断载荷：FS的150%
- 电缆长度：Ø3 x 4000 mm
- 质量：0.2 kg
- 材料：铝合金
- 防护等级：IP65
- 可选项：可随产品提供校准证书（COFRAC或同等）并根据需求配套显示器/变送器/调理器
