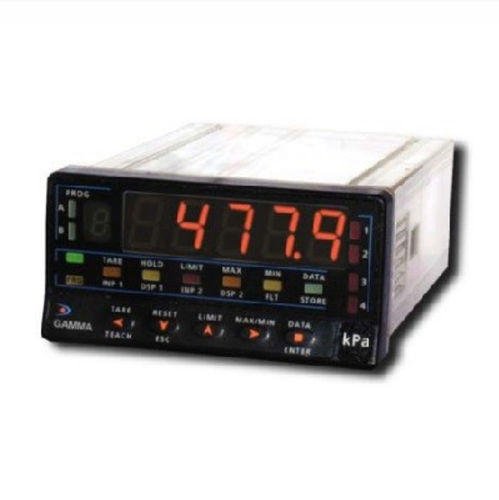

数码称重仪表 GAMMA-M

面板式4-20 mA0-10V

摘要
GAMMA-M 显示器是一款以工艺单位直接显示的测量与控制仪表，旨在处理多种输入信号，并通过高频转换捕捉快速变化的数值。

可接收的输入

• 称重传感器：mV/V、mV
• 工艺信号：±10 V DC、±20 mA
• 电位器（位移传感器）

传感器供电电压（通过内部跳线选择）
24 V（30 mA）、2.2 V（30 mA）、5 V 或 10 V（120 mA）——可支持 4 个称重传感器。

性能

• 转换速率：555 Hz（读取：555 次/秒）
• 可检测最短 2.1 ms 的峰值和极小值
• 分辨率：±15 位
• 外形尺寸（mm）：96 x 48 x 120

输出与通信选项

• 可选模拟输出：0–10 V 或 4–20 mA（200 读取/秒）
• 继电器输出：2 或 4 阈值，或 4 个光耦，响应时间 2.1 ms
• 通信：RS232C 或 RS485（协议：DITEL、ISO1745、MODBUS-RTU）

信号处理
通过 3 种类型的可编程滤波器进行处理，以实现稳定性并适应工艺需求。

特性 / 技术规格

• 电源：115–230 VAC
• 输入：mV/V、mV、±10 V DC、±20 mA、电位器
• 内部传感器电压：24 V（30 mA）、2.2 V（30 mA）、5 V（120 mA）、10 V（120 mA）
• 容量：可为最多 4 个称重传感器供电
• 分辨率：±15 位
• 读取速率：555 读取/秒
• 最短检测时间：2.1 ms
• 外形尺寸（mm）：96 x 48 x 120
• 可选输出：0–10 V、4–20 mA
• 逻辑输出：继电器（2 或 4 阈值）或 4 个光耦
• 可选通信：RS232C、RS485（DITEL、ISO1745、MODBUS-RTU）
• 可编程滤波器：3 种
