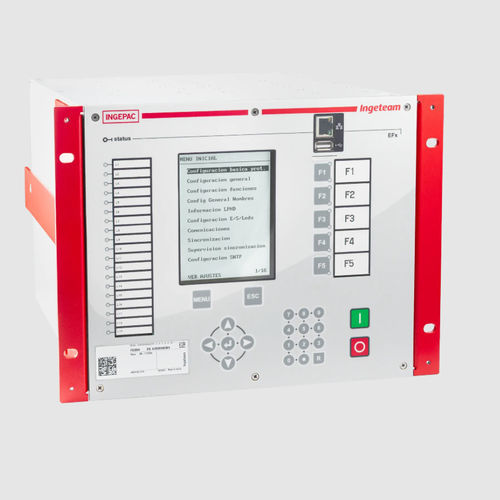

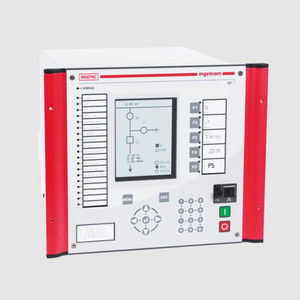

相位保护继电器 INGEPAC EF BD eXtended

电流电压过载电流

概述
用于采用 IEC 61850 过程总线通信的变电站的母线差动保护中央单元。

产品描述
Ingeteam 的 INGEPAC EF BD eXtended 作为母线差动保护的中央单元，适用于最多 24 台功能单元并支持多个保护区。它通过 IEC 61850 GOOSE 和 Sampled Values (MSV) 汇聚各侧的模拟和数字信号，执行差动算法并发出跳闸/控制指令。

关键数据

• 支持最多 24 个侧位和最多 5 个保护区
• 过程总线输入：MSV (IEC 61850-9-2LE / IEC 61869-9)
• 跳闸/控制信号采用 GOOSE (IEC 61850-8-1)
• 支持协议：IEC 61850、DNP3.0、IEC 870-5-103/104、Modbus、PROCOME

保护功能

• 87B 母线差动单元
• 监控 / 检查区
• 差动告警
• 涌流抑制与涌流稳定
• 50BF 断路器失效（相与中性）
• 87B 相与中性过流
• 死区、隔离刀开关不一致、动态区
• 86 闭锁、CT 与 VT 监测

特性

• 原生 IEC 61850 平台，高精度测量与示波记录
• 从 MSV 与数字 I/O 获取数据
• 冗余：PRP、HSR 或链路故障冗余
• 符合 IEC 61131-3 的自动化与逻辑编程
• 配置工具：pacFactory
• 前面板显示以便本地监控
• 时间同步：
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

网络安全

• 符合 IEC 62351、IEC 62443 和 IEEE 1686 的安全功能
• 用户账户管理与基于角色的访问控制 (RBAC)
• 会话管理、审计与 syslog
• 通信端口控制、软件/固件更新管理
• 加密协议：HTTPS、SFTP、SSH、CMS/PKCS#7
• 防火墙、恶意软件防护与证书管理 (LDAP)

应用

• 输配电变电站的保护、自动化与控制
• 智能电网与电力系统保护方案

媒体与下载
产品页面包含产品图片、内部产品视频以及可下载的宣传册（PDF）。

技术规格

• 最多支持 24 个侧位与 5 个保护区
• MSV 输入：IEC 61850-9-2LE (process bus)
• GOOSE 跳闸/控制：IEC 61850-8-1
• 协议：IEC 61850、DNP3.0、IEC 870-5-103/104、Modbus、PROCOME
• 冗余：PRP、HSR、链路故障
• 自动化：IEC 61131-3
• Sampled Values 捕获：IEC 61850-9-2 / IEC 61869-9
• 时间同步：SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
• 配置：pacFactory
• 符合 IEC 62351 / IEC 62443 / IEEE 1686 的完整网络安全功能
