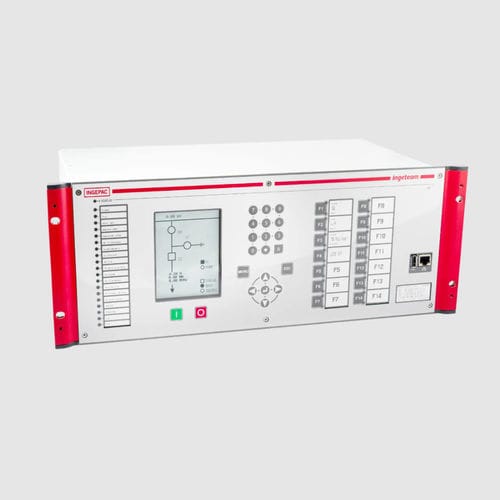

断相保护继电器 INGEPAC EF LD

过载电流过压欠压

产品名称
INGEPAC EF LD

产品描述
INGEPAC EF LD为相分离线路差动保护装置，适用于各电压等级的架空线路和地下电缆。其提供全面的保护功能、距离保护选项以及先进的测量、记录与通信能力，适用于变电站与工业场景。

差动保护

• 87, 87LG, 87N
• 二次谐波制动与封锁
• V/f 过励磁与5次谐波封锁
• 方向监督
• 饱和检测器
• 负载补偿
• 86 功能（断路器失效）
• 跳闸监督

距离保护

• 21 四边形(Quadrilateral)与 MHO
• 21 高速
• 一号区扩展
• 双回线、串联补偿及电容性互感器兼容
• 变压器后备保护

其他功能

• SOTF（switch-on-to-fault）
• 27, 59, 59N, 47 (V2) — 电压相关功能（欠压/过压）
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA 开相检测
• 50 CSC 二次谐波制动
• 二次与五次谐波封锁
• 37 欠激（失励）
• 49 热影像, 49T（仅限RTD）
• 32 功率测量

主要特性

• 原生 IEC 61850 平台
• 高精度测量与示波记录
• 支持协议：IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• 网络冗余：PRP、HSR 或 链路故障容忍
• 基于 IEC 61131-3 的自动化与逻辑
• 支持根据 IEC 61850-9-2 / IEC 61869-9 的 MSV（Multicast Sampled Values）抓取
• 同步：SNTP、IEEE 1588 v2 (PTP)、IRIG-B 或 PPS
• 配置工具：pacFactory
• 本地显示屏用于现场可视化

网络安全

• 符合 IEC 62351、IEC 62443 及 IEEE 1686-2013
• 用户账户管理与基于角色的访问控制（RBAC）
• 访问尝试控制与会话管理
• 安全审计与 syslog
• 通信端口启用/禁用
• 软件/固件更新管理
• 加密：HTTPS、SFTP、SSH、CMS/PKCS#7
• 安全的 Web 与 SFTP 访问
• 恶意软件防护与防火墙
• 证书管理（LDAP）

关键数据

• 多端应用：适用于2端与3端拓扑
• 完整距离功能：可选最高5区Quad/MHO距离保护
• 多断路器应用：独立CT输入

应用与系列

• 适用领域：智能电网、输电、配电
• 产品系列：保护与控制

媒体与文档

• 示范视频与 MP4 可用
• 产品说明书 / 目录 PDF 可用

技术参数 / 规格

• 类型：相分离线路差动保护
• 保护功能：87, 87LG, 87N, 二次谐波制动/封锁, 第5谐波封锁, 86, 50/51 及中性/接地变种
• 距离保护：21 Quadrilateral/MHO、21 高速、一区扩展、最多5区（可选）
• 兼容双回线、串联补偿与电容性互感器
• 示波记录与高精度测量采集
• 支持工业协议：IEC 61850、DNP3、IEC 870-5-103/104、Modbus、PROCOME
• 网络冗余：PRP、HSR 或 链路故障容忍
• MSV 抓取：符合 IEC 61850-9-2 / IEC 61869-9
• 同步：SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
• 自动化与逻辑：IEC 61131-3
• 网络安全：IEC 62351、IEC 62443、IEEE 1686；RBAC；syslog；HTTPS/SFTP/SSH；防火墙；证书管理
• 配置工具：pacFactory
• 可用媒体：图片、MP4 视频、数据表（PDF）
• 品牌：Ingeteam
