通信网关 INGESAS IC3

安全工业远程测量

产品概述
INGESAS IC3 是一款通信网关和 RTU，旨在采集变电站的全部信息（告警、状态、测量值、电表等）并将其发送到中心调度系统。它还接收来自中心的命令和设定值并转发至相应的 IED，同时在变电站层面执行逻辑功能。

功能

• 采集变电站的全部信息（告警、状态、测量值、电表等），并按照远动/调度标准将其发送给不同的中心。
• 接收中心的命令和设定值，并将其发送到相应的 IED。
• 在变电站级别执行通用逻辑，接收位置级 IED 所需的信息。
• 通过符合 IEC 61131-3 的工具开发逻辑。
• 包含网络安全措施：防火墙、加密、用户管理与访问策略。
• 作为所有连接设备的时间同步主站，支持 IEEE 1588、IRIG-B、SNTP 或远动协议。

型号

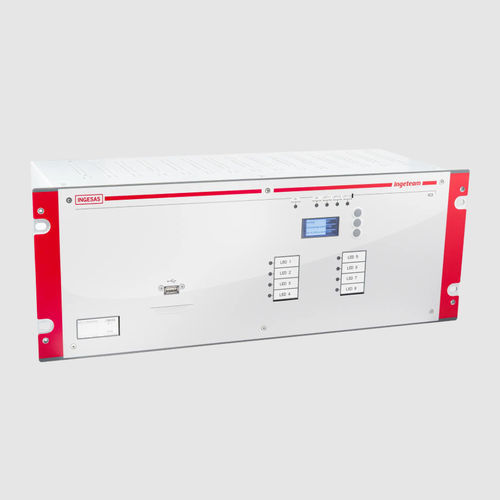

• INGESAS IC3 form factor 0：模块化机箱的变电站控制单元，带物理 I/O 和 LED 指示。
• INGESAS IC3 form factor 4：高密度通信机箱的变电站控制单元。

协议

• IEC 61850：客户端 / 服务器
• IEC 60870-5-101：主 / 从
• IEC 60870-5-104：客户端 / 服务器
• IEC 60870-5-103：主站
• DNP 3.0：主 / 从
• MODBUS RTU 和 TCP：主 / 从
• PROCOME 串口与 TCP：主站
• OPC-UA：客户端 / 服务器

网络安全

• 符合 IEC 62351、IEC 62443 和 IEEE 1686-2013。
• 安全通信协议：HTTPS、SSH / SFTP、Syslog、LDAP、DNP、OPC UA。
• 使用数字证书：HTTPS、SSH、VPN。
• TLS 1.2 加密。
• 用户账户管理与基于角色的访问控制（RBAC）。
• 登录尝试控制、会话管理与安全审计/日志（syslog）。
• 通信端口启用/禁用、软件/固件更新管理、恶意软件防护与防火墙。

关键数据

• 冗余：hot-hot、hot-standby、hot-warm。
• 基于 HTML5 的集成 Web 服务器。
• 支持 IEC 61131-3 的可编程逻辑。

应用

• 智能电网
• 输电
• 配电

技术规格

• 产品类型：用于变电站自动化和远动的网关与 RTU。
• 型号：Form factor 0（带物理 I/O 与 LED 的模块化机箱）和 Form factor 4（高密度通信机箱）。
• 支持协议：IEC 61850、IEC 60870-5-101/104/103、DNP3.0、MODBUS RTU/TCP、PROCOME Serial/TCP、OPC-UA。
• 网络安全：IEC 62351、IEC 62443、IEEE 1686-2013；HTTPS/SSH/SFTP；数字证书；TLS 1.2；RBAC；syslog；防火墙；补丁管理。
• 同步功能：IEEE 1588、IRIG-B、SNTP。
• 用于可视化与操作的集成 Web 服务器（HTML5）。
• 冗余能力：hot-hot、hot-standby、hot-warm。
• 产品标签：SAS（Substation Automation Systems）。
