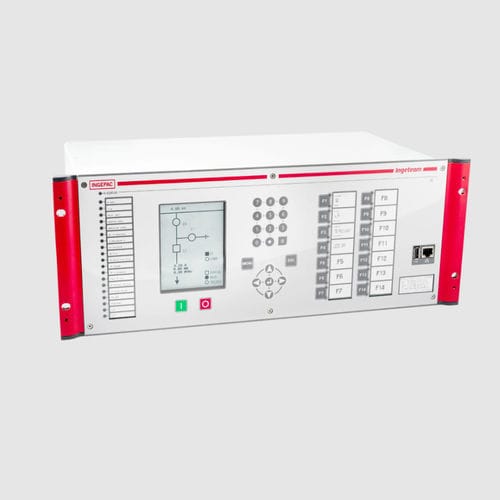

断相保护继电器 INGEPAC EF ZT低电流接地漏电距离
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测量/保护电流值
- 接地漏电, 低电流, 热量, 功率, 断相, 距离
- 网络
- 三相
- 应用
- 用于变压器, 传输线
- 通信协议
- RS485, 以太网, USB, MODBUS
- 规范
- IEC
- 其他特性
- 数字, 可编程, 可配置, 多功能
产品介绍
产品概述
保护功能
其他功能
特性
网络与安全
关键数据与应用
技术规格
- 距离保护继电器 Ingeteam INGEPAC EF ZT
- 分类：用于输电线路的距离保护
- 制造商：Ingeteam
保护功能
- 21 四角形与 MHO
- 21 高频速元件
- 第1区延伸
- 适用于双回线、串联补偿及带电容互感器的线路
- 变压器备用保护
其他功能
- 3x50/51 (67), 50N/51N (67N)
- 50G/51G
- 46TOC (67Q), 46IOC (67Q)
- 46FA 开相检测
- 50CSC 二次谐波制动
- SOTF 故障闭合
- 27, 59, 59N, 47, 欠压
- 81M/m, 81 ROCOF
- 37 欠电流
- 49 热像
- 32 功率
- 分接控制
- 85 远方闭锁/电气联锁 (21, 67/67Q)
- 68ZC, 68FF
- 78 功率振荡
- 25 同步
- 79 单/三极跳闸
- 50 BF 分闸故障 (单/三极)
- 故障定位
- 断路器监测
特性
- 原生 IEC 61850 平台
- 高精度测量、数据采集与示波录波
- 协议：IEC 61850、DNP 3.0、IEC 870-5-103/104、Modbus、PROCOME
- 网络冗余：PRP、HSR 或链路故障检测
- IEC 61131-3 标准下的自动化与逻辑
- 符合 IEC 61850-9-2 或 IEC 61869-9 的 MSV（Multicast Sampled Values）采集
- 时间同步：SNTP、IEEE 1588 v2 (PTP)、IRIG-B 或 PPS
- 配置工具：pacFactory
- 集成显示屏
网络与安全
- 符合 IEC 62351、IEC 62443 和 IEEE 1686-2013
- 用户账户管理
- 基于角色的访问控制 (RBAC)
- 访问尝试次数控制
- 会话管理
- 安全审计与日志 (syslog)
- 通信端口启用/禁用
- 软件与固件更新管理
- 加密：HTTPS、SFTP、SSH、CMS/PKCS#7
- 安全网页访问 (HTTPS) 与 SFTP
- 恶意软件防护
- 防火墙
- 安全证书（LDAP）
关键数据与应用
- 相别距离保护：区分三相、两相或接地故障
- 多断路器拓扑应用：单断路器半、环网或双断路器
- 远动/远方方案：分级跳闸、PUTT、POTT、DCB、DCUB
- 适用于单回线、环网或断路器半结构的输电线路保护
技术规格
- 5 个可配置的动作区（MHO 和/或 四角形）
- 距离功能：21 MHO/四角形，第1区延伸及高速元件
- 多种补充保护功能（见“其他功能”列表）
- 通信协议：IEC 61850、DNP 3.0、IEC 870-5-103/104、Modbus、PROCOME
- 网络冗余：PRP、HSR 或链路故障检测
- MSV 采集符合 IEC 61850-9-2 / IEC 61869-9
- 同步：SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
- 可编程逻辑与自动化：IEC 61131-3
- 示波录波与高精度数据采集
- 配置工具：pacFactory
- 安全：符合 IEC 62351、IEC 62443、IEEE 1686-2013；RBAC；syslog；加密协议 (HTTPS, SFTP, SSH)
- 远方闭锁/变压器备用等选项
