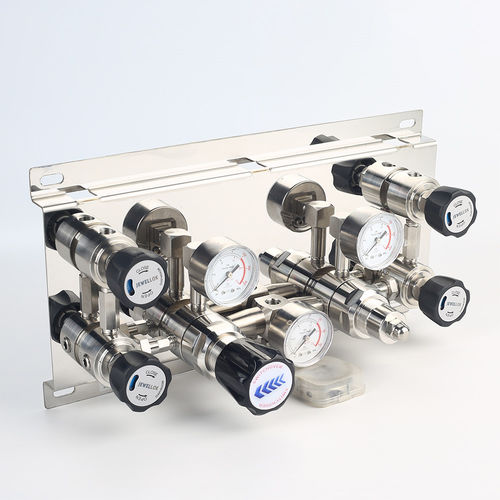

压力校准控制板 JSP-3AE Series

不锈钢模块化自动

产品概述

JSP-3AE 系列压力控制面板用于高纯度气体的分配与控制，适用于工业与实验室环境。模块化设计，具有自动切换功能；标准为镀铬黄铜主体，腐蚀性气体可选用 SS 316L 材料。支持惰性、反应性、易燃和氧化性气体（最高至 6.0 级）。

主要特点

• 自动切换功能，确保连续供气
• 单级调压器：JSR-1E / JSR-6E 系列
• 标准镀铬黄铜主体，腐蚀性气体应用可选 SS 316L 主体与阀盖
• 隔膜式截止阀
• 适用于最高入口压力 300 bar
• 经氧气使用测试
• 模块化设计，便于安装于气瓶安全柜内

典型应用

• 元件测试
• 校准系统
• 实验室压力控制
• 高压采样系统
• 维修与测试设备

技术参数

• 类型：单级
• 入口压力 P1：最大 300 bar
• 出口压力 P2（可选）：2 / 4 / 10 / 20 / 50 / 100 bar
• 主体材料：镀铬黄铜（标准）；腐蚀性气体可选 SS 316L — 详见订购信息
• 阀座（调压器 / 截止阀）：PCTFE
• 隔膜（调压器）：Hastelloy® C276；（阀门）：Elgiloy®
• O 型圈：Viton® (FKM)；可选：Kalrez® (FFKM)
• 过滤器：SS 316L
• 入口/出口连接：1/4" NPT(F)
• 工作温度范围：-30°C 至 +74°C
• 对大气的泄漏率：1×10^-8 mbar·L/s He；通过阀座：1×10^-6 mbar·L/s He
• 重量：4.8 kg

资料与图纸
示意图、流量图、出口压力曲线及尺寸图作为产品页面图片提供。

订购信息
详细订购编码、配置图片及材料选项见产品页面；有关调压器/阀门组合及特殊选项请参阅订购信息。
