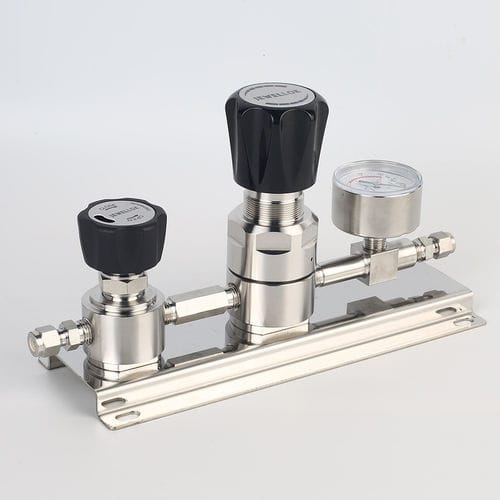

气体压力调节器 JSR-2TG隔膜单级PEEK
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 液体
- 用于气体
- 所用技术
- 隔膜
- 压力级数
- 单级
- 材料
- 316L不锈钢, 哈氏合金, Viton氟橡胶, PEEK, FKM氟橡胶, 316不锈钢
- 用途
- 高压, 实验室, 用于压力校准, 测试用
- 其他特性
- 大流量, 模块化, 用于高纯度应用, 带过滤器, 耐腐蚀
- 压力
最少: 0 bar
(0 psi)最多: 300 bar
(4,351.13 psi)- 开口直径
最少: 1.1 mm
(0.043 in)最多: 2.4 mm
(0.094 in)- 温度
最少: -30 °C
(-22 °F)最多: 74 °C
(165.2 °F)
产品介绍
产品特性
典型应用
技术参数
尺寸 / 示意图 / 流量图
产品图片及订购信息中提供示意图、流量图和尺寸图。
- 壁挂式取气点
- JSR-2EL 系列单级调节器
- 用于腐蚀性气体的不锈钢 316L 机体与罩盖
- 模块化设计
- 隔膜式截止阀
- 适用于最大入口压力 100 bar
- 经过氧气使用测试
典型应用
- 组件测试
- 校准系统
- 实验室压力控制
- 高压采样系统
- 服务与测试设备
技术参数
- 类型：单级
- 入口压力 P1：最大 300 bar
- 出口压力 P2：2 / 4 / 10 / 20 / 50 bar
- 材料（机体、阀体详见订购信息）
- 阀座（调节器）：PCTFE
- 截止阀：PEEK
- 膜片（调节器）：Hastelloy® C276
- 膜片（阀）：Hastelloy® C276
- O 型圈：Viton® (FKM)
- O 型圈（可选）：Kalrez® (FFKM)
- 过滤器：SS 316L
- 温度范围：-30℃ 至 +74℃
- 泄漏率（对大气）：1×10^-8 mbar l/s He
- 泄漏率（通过阀座）：1×10^-6 mbar l/s He
- 流量能力（出口压 2/4/10/20 bar）：Cv = 0.28
- 流量能力（出口压 35/50 bar）：Cv = 0.08
- 重量：4.5 ~ 6.9 kg
尺寸 / 示意图 / 流量图
产品图片及订购信息中提供示意图、流量图和尺寸图。
