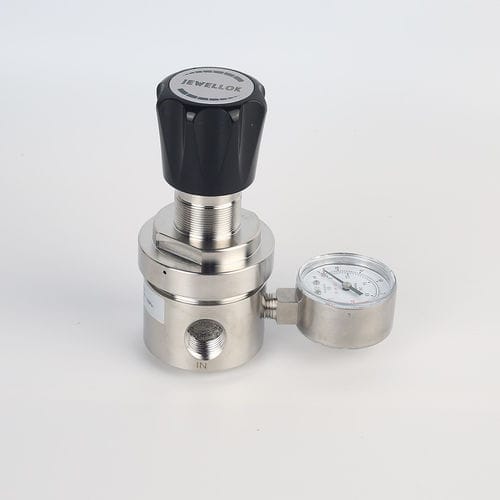

丙烷压力调节器 JSR Series

用于氮用于氧气隔膜

产品特性

• 适用于线式和面板安装的压力调节器
• 黄铜镀铬本体和机盖，适用于惰性、反应性、可燃和助燃气体及混合物，最高至6.0级
• 腐蚀性气体用316L不锈钢本体和机盖
• 4端口灵活配置
• 出口压力稳定
• 通过手轮简便限制出口压力
• 入口注入口
• 经氧气使用测试

典型应用

• 元件测试
• 校准系统
• 实验室压力控制
• 高压取样系统
• 维修与测试设备

尺寸
尺寸以毫米标注于产品图片（参见产品尺寸图）。

技术参数
类型：单级
入口压力 P1：最大 100 bar
出口压力 P2：1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
材料：
调节器本体：见订购信息
阀座：PCTFE
隔膜：Hastelloy® C276；PTFE + 丁腈（NP选项）
O型圈：Viton® (FKM)（选项：Kalrez® (FFKM)）
过滤器：SS 316L
进出口：见订购信息
温度范围：-30℃ 至 +74℃
对大气泄漏率：1×10⁻⁸ mbar·l/s He
通过阀座泄漏率：1×10⁻⁶ mbar·l/s He
流量系数：Cv = 1.7
重量：2.8 kg

流量与订购信息
产品图片中提供流量图和订购示意。对于混合气体，订购时请注明钢瓶连接标准和螺纹。

技术规格

• 型号系列：JSR-3L & JSR-3LP Series
• 安装：可线装和面板安装
• 级数：单级调节器
• 最大入口压力：100 bar
• 可选出口压力：1, 2, 4, 8, 10, 20, 35, 50 bar
• 可选本体：黄铜（镀铬）或SS 316L（用于腐蚀性气体）
• 阀座材料：PCTFE
• 隔膜选项：Hastelloy® C276 或 PTFE+丁腈（NP选项）
• O型圈选项：Viton® (FKM) 标准；Kalrez® (FFKM) 可选
• 过滤器材料：SS 316L
• 配置：4端口灵活配置
• 工作温度范围：-30℃ 至 +74℃
• 密封性：对大气可达 1×10⁻⁸ mbar·l/s He；通过阀座 1×10⁻⁶ mbar·l/s He
• 流量能力：Cv = 1.7
• 重量：约 2.8 kg
• 特点：出口压力稳定、手轮简便限压、入口注入口、通过氧气服务测试
