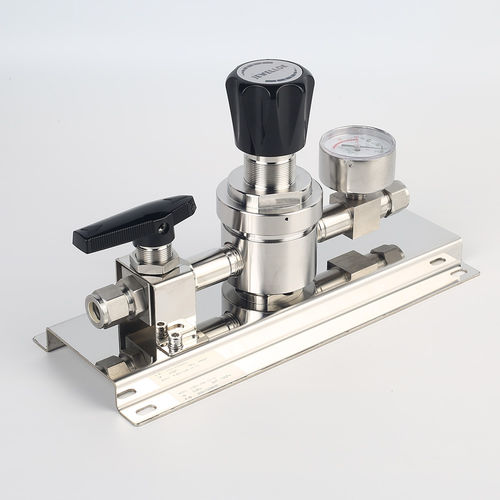

UHP燃气阀组 JSR-1ETG-BV

不锈钢

概述
JSR-1ETG-BV 系列壁挂式气体取点组件集成了单级调压器 VSR-1EL 和隔膜式截止阀，可对高纯度及工业气体实现精确压力控制。模块化设计，适合壁挂安装，支持最高入口压力 100 bar，并经氧气适用性测试。

主要特性

• 壁挂式取气点
• VSR-1EL 系列单级调压器
• 黄铜镀铬本体和盖用于惰性、反应性、可燃和氧化性气体（最高至 6.0 级）
• 对腐蚀性气体可选 316L 不锈钢本体和盖
• 模块化设计，便于配置和维护
• 隔膜式截止阀
• 适用于最高入口压力 100 bar
• 经氧气使用测试

典型应用

• 组件测试
• 校准系统
• 实验室压力控制
• 高压取样系统
• 服务与测试设备

技术参数
类型：单级 (single-stage)
系列：JSR-1ETG-BV
入口压力 P1：最大 100 bar
出口压力 P2：2 / 4 / 10 / 20 / 50 bar
材料：
本体（调节器与阀门）：黄铜镀铬或 SS 316L（详见订购信息）
阀座（调节器）：PCTFE
阀座（截止阀）：PTFE
隔膜（调节器）：Hastelloy® C276
过滤器：SS 316L
温度范围：-30°C 至 +74°C
泄漏率（对大气）：1×10^-8 mbar l/s He
泄漏率（经阀座）：1×10^-6 mbar l/s He
流量能力：Cv = 0.07
重量：4.1–5.7 kg

尺寸
尺寸和示意图见随产品描述提供的产品图和流程图。

订购信息

• 系列：JSR-1ETG-BV
• 调节器型号：VSR-1EL（单级）
• 出口压力选项：2 / 4 / 10 / 20 / 50 bar
• 材料选项：黄铜镀铬或 SS 316L
