电缆定位器 HZ-4000A管道地下电缆地下管道
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 电缆, 地下电缆, 管道, 地下管道
- 所用技术
- GPS, 光学
产品介绍
概述

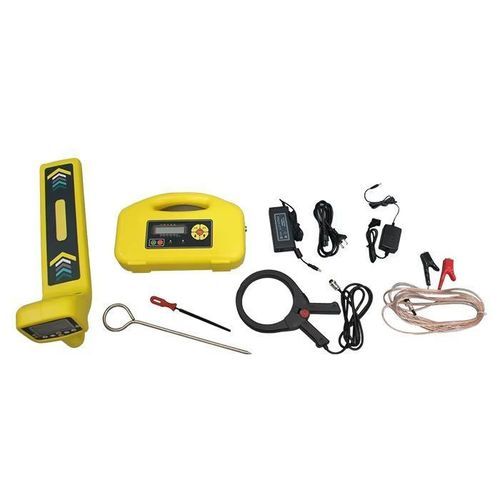

- 便携式定位仪用于无开挖检测和测量埋地管线、动力/通信电缆及光缆的埋深。型号Huazheng Electric HZ-4000A。
- 发射器支持三种连接方式感应、直接和钳形连接可适应不同现场条件。
- 接收机可检测管线/电缆的走向、精确位置、埋深和感应电流左右/前后指示箭头及dB读数用于判断覆盖层损伤位置与程度。
- 外置感应钳用于无法直接接线时的信号注入具备背光便于弱光或夜间作业。
- 可选GPS地理定位与自动管线制图功能以及专业数据分析软件和自动生成检测报告的选项。
- 内置万用表功能输出/线路电压、线路电流、阻抗、功率以及导通与绝缘测试。
- 多种定位模式谷/峰/宽峰/峰箭及互补测量方法以提高定位精度。
- 深度测量方法双层线圈直接读数单层线圈80%/50%法45法。接收机在测深时会自动切换天线模式和灵敏度。
- 抗干扰设计测量水平分量、垂直分量和水平梯度发射功率可达10 W连续可调。
- 多种可选工作频率发射端包括128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz接收端支持无线和多种被动频率50 Hz、100 Hz等。
- 大容量锂电池支持长时间连续工作充电式并支持使用适配器供电。
- 埋地金属管线的检测、巡检与维护。
- 电力与通信网络故障与覆盖层损伤的定位。
- 市政规划、工程勘测与管线协调工作。
- 型号HZ-4000A。
- 发射器输出功率最高可达10 W连续可调。
- 发射频率可选128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。
- 接收频率无线、电网50 Hz、100 Hz、128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。
- 发射器连接方式感应、直接、钳形外置感应钳视套件配置包含或可选。
- 定位模式谷、峰、宽峰、峰箭。
- 定位深度视型号与地质条件可达6 m。
- 电源内置锂电池组充电式支持交流适配器供电。
- 按型号可选功能GPS定位、数据存储与分析软件、故障频率模式等。
- 型号概述
- A 型定位深度约3 m发射频率有限512 Hz、1 kHz、33 kHz、83 kHz被动频率50 Hz。
- B 型定位深度约6 m发射频率512 Hz、1 kHz、33 kHz、83 kHz被动50/100 Hz。
- C 型定位深度约6 m发射频率512 Hz、1 kHz、33 kHz、83 kHz被动50/100 Hz并支持无线。
- D 型定位深度约6 m发射频率512 Hz、1 kHz、33 kHz、65 kHz、83 kHz支持数据存储并含电网滤波。
- E 型全频段版本包含2 kHz与8 kHz定位深度约6 m支持故障频率检测与排障功能支持数据存储与前置机架。
