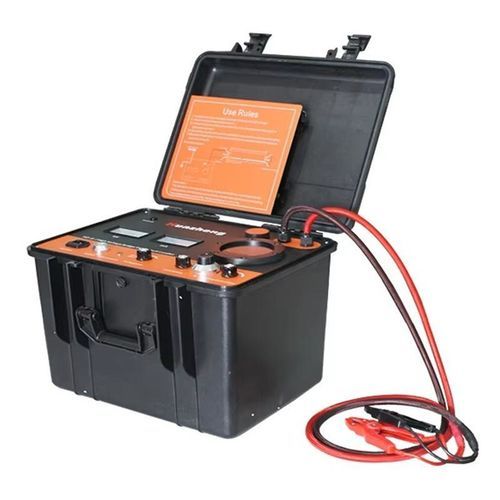

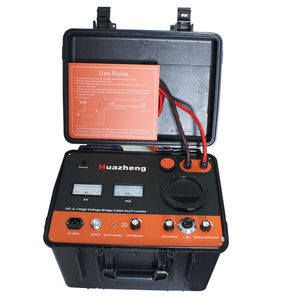

线缆故障定位器 HZ-E-I High Voltage Bridge

Huazheng HZ-E-I 高压电桥定位仪 基于 MURRAY 电桥原理用于定位电缆击穿点、低绝缘故障及高压护套故障。它将高压恒流源与电桥电路集成于一体式便携设备中确保操作精确、安全且高效。 仪器采用 SMPS 开关电源技术可输出稳定的直流电压最高达 15kV短路电流为 30mA。配备高灵敏度放大器、检流计平衡显示及比例电位器可实现精确调节。双芯高压测试线采用四端测量法有效避免引线电阻引起的误差。 整机紧凑轻便≤12kg所有操作均在地电位下进行保障操作人员安全并采用可靠接地方式确保测量稳定。 功能与应用 • 直流耐压测试0–15kV 可调用于电缆耐压试验 • 故障烧穿功能减少高阻或闪络性故障 • 故障预定位精确指示电缆故障距离 适用范围 • 高阻电缆击穿故障 • 难以烧穿的线性高压故障 • 闪络或低阻绝缘缺陷 技术参数 • 测试电压0–15kV DC 可调 • 最大电流30mA • 测量精度±(0.2%•L ±1)m • 电源电压AC220V ±10% • 抗干扰能力>100VAC • 重量≤12kg • 外形尺寸478×360×316mm 主要特点 • 基于 MURRAY 电桥原理 • 高压恒流输出至 15kV • 四端测量结构消除引线误差 • 便携、安全、操作简便 • 优异的抗干扰性能
