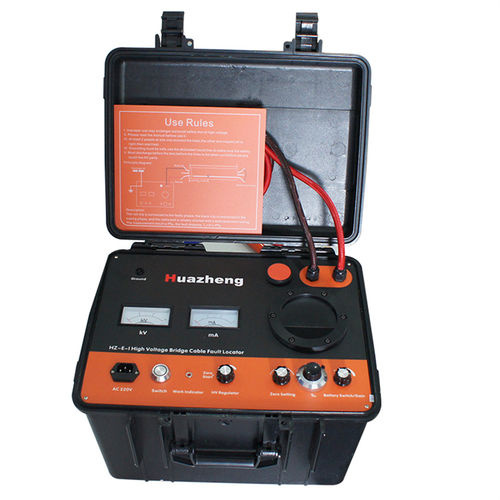

线缆故障定位器 HZ-E-I

HZ-E-I 高压电桥定位仪基于 MURRAY 电桥原理。它用于定位各种电线电缆击穿点或无击穿但绝缘电阻值较低的缺陷点，以及高压电缆保护护套故障。它还可用于电缆厂测试电缆缺陷。 该设备采用 SMPS 构成高压恒流源，空载电压为 -15000V，短路电流为 30mA。采用高灵敏度放大器和电流计指示平衡，与比例电位器组成平衡电桥并置于高电位。测试线是专门设计的双芯高压橡套电缆，采用四端电阻测量，避免了引线电阻产生的误差，测试线通过编织屏蔽可靠接地，面板操作按钮处接地电位，通过绝缘棒操作电桥。高压恒流源和电桥集成在便携式工业机箱中。因此，设备电压高、重量轻、操作方便、使用安全。 使用安全说明 1.使用前请仔细阅读使用说明，并严格按照说明操作。 2.本设备产生 15000V 高压，使用不当可能危及人身安全。 3.至少两人操作，一人负责接线，另一人负责检查。确保安全后方可使用。 4.仪器的接地端是外壳的安全接地点，接地必须可靠，使用专用接地线连接至测试接地列、电气柜接地排或机械设备脚。
