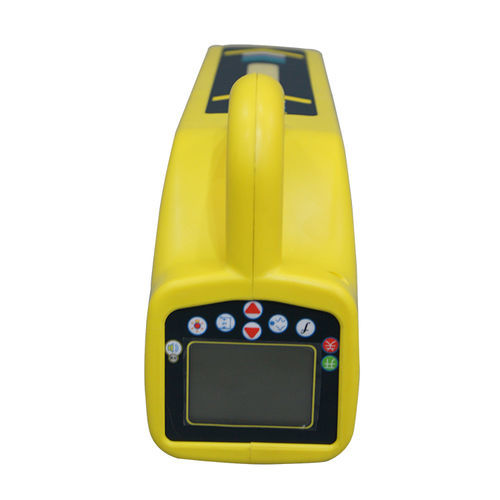

电缆定位器 HZ-4000B

管道地下电缆GPS

HZ-4000B 是 Huazheng Electric 的地下电缆与管线定位仪用于在无需开挖的情况下追踪线路、定位故障点并测量管道、动力电缆与光缆的埋深。适用于管道检测、维护、城市规划及电力网络管理等工作场景。
主要功能

• 发送器支持三种接入模式感应诱导、直接接入与夹持接入输出功率可调最高可达 10 W。
• 接收器可检测位置、线路走向、深度及施加电流左右与前后定位箭头及 dB 显示用于快速指示故障位置。
• 带背光适合弱光/夜间作业可选 GPS 实现自动管线制图并可选配专业数据分析软件生成检测报告。
• HZ-4000B 特有能力定位管道涂层破损点与电缆外层损伤并能检测绝缘损伤。
• 内置万用表功能测量输出电压、线电压、线电流、阻抗与功率执行断续性与绝缘质量测试故障定位前后。
• 当无法直接施加信号时可使用外部感应夹提供谷/峰/宽峰/峰箭等多种定位模式以实现互相校验的高精度定位。

定位与深度测量

• 深度测量方法双级线圈直接读数单级线圈 80% / 50% 法45 法用于交叉验证。
• 典型定位深度视型号与条件而定最高可达约 6 m部分型号在表中标为 3 m。

频率与抗干扰

• 发送器频率视型号而定128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz。
• 接收器支持无线电、50 Hz、100 Hz、128 Hz、512 Hz、1 kHz、2 kHz、8 kHz、33 kHz、65 kHz、83 kHz 等模式。
• 抗干扰设计包括水平/垂直分量与水平梯度的多参数观测以及大范围可调的发送功率提升复杂环境中的探测稳定性。

操作与电源

• 直观图形显示实时参数与信号强度深度测量时自动切换至双级天线模式并自动调整接收机灵敏度以获得最佳测量。
• 发送器与接收器配备大容量锂电池充满电可满足一整天的户外工作电池低时可改用适配器供电。

技术规格

• 型号HZ-4000B各型号的频率索引请参见产品表。
• 示例型号A、B、C、D、E定位频率索引随型号变化。
• 发射功率最高可达 10 W可调定位深度视型号而定最高约 6 m。
• 支持的频率、被动模式及功能随型号不同可选 GPS 与专业数据分析软件电源为锂电池。
