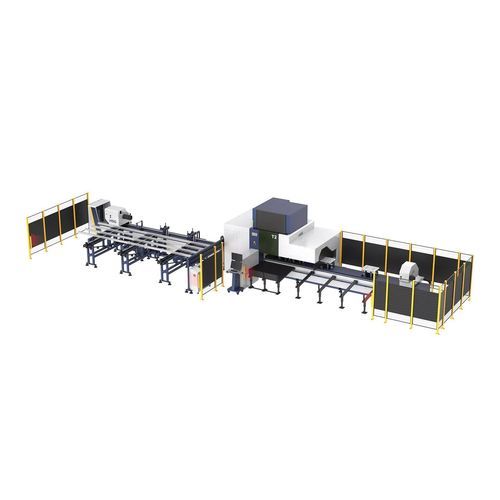

激光切割机 T series

旋转用于金属管道

概述
HSG的T系列是面向金属管材的激光切割自动化解决方案，旨在提供可靠、效率高且具有成本效益的加工能力。典型激光功率：3000W–6000W。

日本设计
在HSG位于神奈川（东京）的全球研发中心开发，集成了激光光学创新与友好的人机界面，以支持生产性能。

三卡盘结构与型号
三卡盘设计提高了承载能力并支持短尾切割。可选型号：T2（Φ20–240 mm）和T3（Φ40–350 mm），覆盖中大型管材加工需求。

全长装卸
空心卡盘允许整管通穿以实现自动装卸。自动化加工长度可达6 m。

零尾切割
卡盘前后移动自动调整管材位置以实现零残料，最大化材料利用率并降低原料成本。

独立跟随支撑
上料床（7 m）和下料床（6 m）各配备四个独立伺服跟随支撑组件，在旋转切割过程中提供稳固支撑，提高精度与稳定性。

光电装载检测
先进的光电检测可精确识别每根管材的尺寸、形状和位置，实现卡盘的精确夹持并通过实时监测与反馈进行动态调整，保证稳定的自动化加工。

前后卡盘结构
前双卡盘、后单卡盘的耐用结构提供全面夹持与支撑，提升承载能力和切割精度。

HSG-X10000 切割系统
配备HSG-X10000总线切割系统，提供多种针对管材应用的辅助功能及易用界面，提升生产效率与加工质量。

特点 / 技术规格

• T系列（通用）：激光功率 3000W–6000W；支持圆管和方管；3卡盘设计；装卸长度可达6 m；空心卡盘通过结构；光电检测；独立伺服跟随支撑。
• T2：功率 3–6 kW；圆管范围 Φ20–240 mm；方管能力 20×20 mm – 240×240 mm；单管最大重量 300 kg；卡盘转速 100 rpm；最大联动速度 100 m/min；最大加速度 1.0 G。
• T3：功率 3–6 kW；圆管范围 Φ40–350 mm；方管能力 40×40 mm – 350×350 mm；单管最大重量 600 kg；卡盘转速 80 rpm；最大联动速度 80 m/min；最大加速度 0.8 G。
