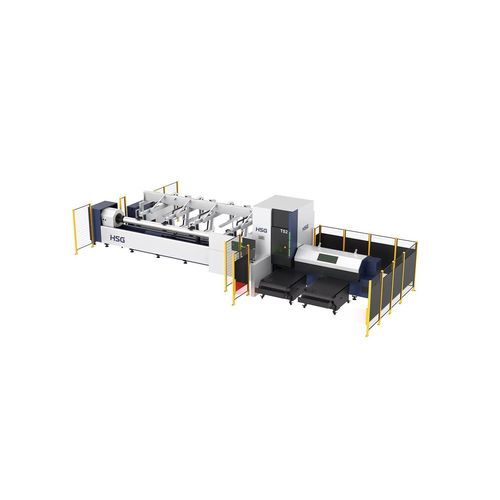

光纤激光切割机 TS2

用于金属管道CNC数控

产品概述
TS2是为管材和型材的高效精密切割设计的光纤激光管材切割机。标准功率范围：3000W–6000W，适用于需要高产能和高重复性的生产环境。

高速切割

• 最大联动速度：140 m/min；加速度可达1.4G；卡盘转速最高可达140 r/min。
• 高响应运动学与优化的运动控制，可有效缩短加工周期、提升产能。

动态卡盘

• 标配两个数字智能卡盘，确保夹持稳定。
• 自动识别管材尺寸，并在2秒内自动调整气压与夹持力。
• 后端卡盘配备抽风与集尘功能，保持工件及加工环境清洁。

多种管材与型材加工能力

• 标准配置含两组夹具，适用于管材与型材加工。
• 单根管材最大承重：≤300 kg。
• 圆管加工范围：Φ12–Φ273 mm；方管加工范围：12×12–220×220 mm。
• 支持槽钢、角钢、工字钢等型材切割。

HSG 3D切割技术（可选）
可选HSG-LA4管材坡口切割头，支持复杂坡口（0–45°）与三维轮廓加工。

随动下料

• 根据工件长度智能调节位置，配备一块随动翻板和两个随动凹轮，在切割过程中提供稳定支撑。

高效自动上料（可选）
可选全自动上料系统，上料时间可短至约25秒以提升加工效率。

随动支撑
配备高灵敏独立伺服随动支撑，确保稳定送料并提高切割精度。

HSG-X总线智能操作系统
总线式清晰界面，实时显示切割数据，集中核心功能以简化操作并降低学习成本。

切割＋钻孔＋攻丝（可选）
可选一体化方案，集成激光切割、热熔钻孔与攻丝，实现一站式加工，减少工序并节省人工。

内侧焊缝检测（可选）
可选传感器可从内侧准确识别焊缝，避免外表锈蚀或抛光导致的误判，降低废品率。

技术规格

• 型号：TS2、TS2-90。
• 激光功率：3000W–6000W。
• 圆管切割能力：Φ12–Φ273 mm。
• 方管切割能力：12×12–220×220 mm。
• 管材长度范围：TS2：1 m–6.5 m；TS2-90：1 m–9.2 m。
• 下料长度选项：TS2：3 m / 4.5 m；TS2-90：4.5 m / 6.5 m。
• 加速度：1.4G；最大联动速度：140 m/min；卡盘转速：最高140 r/min。
• 单根管材最大承重：300 kg。
• 可选项：HSG-LA4坡口头（0–45°）、自动上料（≈25 s）、3合1功能、内侧焊缝检测。
