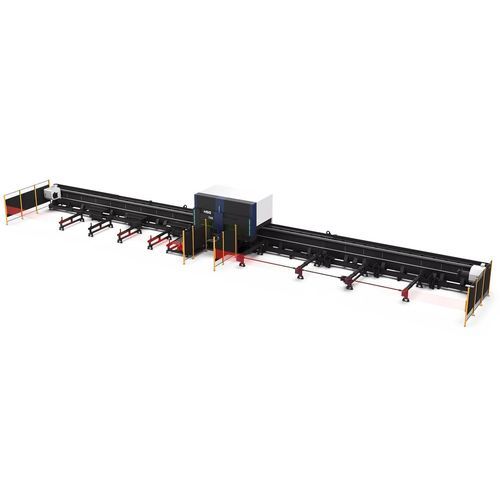

光纤激光切割机 TX5R

用于钢材管道带可编程软件

概述
TX5R为重型管材光纤激光切割机，激光功率可选6000W至20000W，适用于大口径管材、重型型材及最长可达12000 mm的长管加工。

侧悬式机床床身
侧悬床身降低整机重心，便于人工操作、改善装卸通道并简化长管与重管的装载过程。

3+1 双生卡盘技术
3+1（C3 + C4）双生卡盘整体同步旋转与移动，具备夹持与支撑功能，可实现真0端切割，消除尾料，提升切割稳定性并优化材料利用率。

独立伺服跟随支撑
伺服驱动的跟随支撑在切割过程中提供持续支撑，保持同心度与切割精度，适用于重型和长管加工。

跟随支撑板作为下料装置
跟随支撑板兼作下料装置，兼容多规格管材，便于安全落管与后续处理。

坡口加工（可选）
可选三维五轴/坡口切割头，实现0–45°坡口切割，用于焊接接头预制。

控制系统
HSG-X10000总线数控系统：基于工业总线的集成控制，覆盖常用管材加工操作，配套工艺数据库与辅助功能，简化编程并提升重复加工一致性。

上料、下料与自动化

• 多管自动上料装置，可同时装载多根重管以提高效率
• 自动下料（跟随支撑板或双翻板下料）可在6000 mm范围内随动下料，防止管材损伤

重型管材与型材加工能力
圆管加工范围：Φ50–Φ510 mm。方管加工范围：50×50–500×500 mm。单管最大承重：2000 kg。最大切割长度可达12000 mm。支持角钢、工字钢等型材切割。

技术参数

• 型号：TX5R
• 激光功率：6000W–20000W
• 圆管加工范围：Φ50–Φ510 mm
• 方管加工范围：50×50–500×500 mm
• 卡盘转速：40 r/min
• 最快联动速度：60 m/min
• 加速度：0.3G
• 单管最大承重：2000 kg
• 可选坡口切割：0–45°
• 控制系统：HSG-X10000 Bus System
