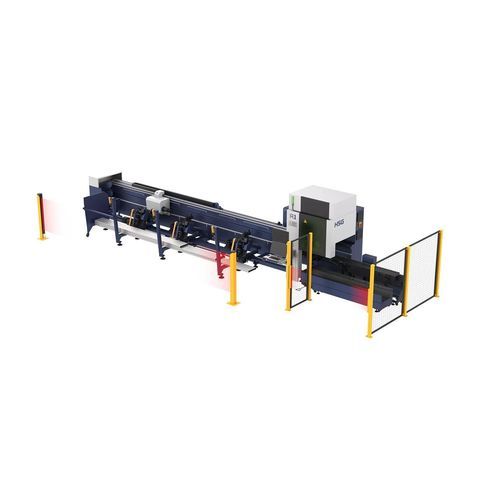

激光切割机 R1

用于金属管道带测评软件

概述

• R1是一款高速小径管激光切割机，专为小直径圆管和方管的快速高精度切割设计。
• 激光功率范围：1500–6000 W。

主要性能

• 圆管最小直径：8 mm。
• 方管最小边长：8 mm。
• 卡盘进给速度：150 m/min。
• 卡盘旋转速度：150 r/min。
• 卡盘加速度：1.5 G。
• 旨在提高生产效率并显著缩短交期。

高效多模式上料

• 可匹配自动料架，实现约20秒的上料时间。
• 自动料架支持管材直径Φ20–Φ120 mm，长度4.0–6.5 m。
• 自动料架兼容一对一半自动上料模式。

卡盘跳动以减少短尾料

• 标配气缸驱动的卡盘跳动，通过卡盘位移缩短大幅度尾料长度。
• 跳动切割模式通过受控卡盘位移保证长管的高精度切割。
• 可选伺服卡盘跳动，实现更精确高效的跳动动作。

跟随支撑以保证高精度

• 机床床身配备高灵敏度、独立的伺服跟随支撑，在旋转切割过程中提供足够支撑力，保证切割精度。

智能总线操作系统

• 具备多种辅助功能以满足不同管材加工需求。
• 配备专业嵌套软件，用于高效管理生产进度和价格计算。

技术参数（概要）
型号 | 功率 | X/Y轴定位精度 | 圆管加工能力 | 方管加工能力 | 单根管约重
R1 | 1500–6000 W | ±0.05 mm/m | Φ8–Φ120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0.05 mm/m | Φ8–Φ120 mm | 8×8–120×120 mm | ≈80 kg

注意

• 机器外观、技术参数及功能描述基于内部实验室数据；实际测试结果以实机为准，可能存在差异。

特点 / 技术规格

• 型号：R1（变型：R1R）
• 激光功率：1500–6000 W
• X/Y轴定位精度：±0.05 mm/m
• 圆管加工范围：Φ8–Φ120 mm
• 方管加工范围：8×8–120×120 mm
• 单根管约重：≈80 kg
• 圆管最小直径：8 mm
• 方管最小边长：8 mm
• 卡盘进给速度：150 m/min
• 卡盘旋转速度：150 r/min
• 卡盘加速度：1.5 G
• 自动料架能力：Φ20–Φ120 mm，长度4.0–6.5 m；上料时间约20 s；支持半自动一对一上料
• 功能：气缸式卡盘跳动以减少短尾料，可选伺服卡盘跳动、独立伺服跟随支撑、专业嵌套软件（智能总线OS）
