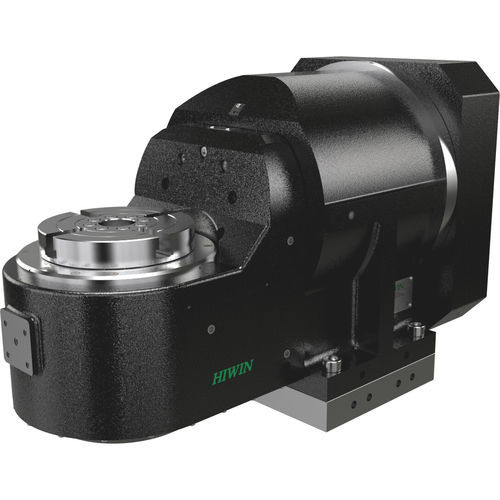

电机驱动回转工作台 RAS series

卧式用于机床挠性

描述
RAS系列单面式旋转与摆动工作台为直驱、免维护的高精度轴，适合紧凑且动态的机床集成。水冷转矩电机实现极高的加速度和转矩，直驱无背隙实现重复定位。高分辨率编码器可达到1.5角秒级精度。不同型号支持的最大载荷可达300 kg，最大转速视机型而定。

可用型号及主要参数

• RAS-170 — 最大回转轴速度：200 1/min；持续扭矩：35 Nm；峰值扭矩：66.5 Nm；工作台直径：170 mm；最大载荷：30 kg
• RAS-200 — 最大回转轴速度：200 1/min；持续扭矩：63.5 Nm；峰值扭矩：120 Nm；工作台直径：200 mm；最大载荷：50 kg
• RAS-200-SP — 最大回转轴速度：2,000 1/min；持续扭矩：27.9 Nm；峰值扭矩：52.7 Nm；工作台直径：200 mm；最大载荷：50 kg
• RAS-250 — 最大回转轴速度：200 1/min；持续扭矩：145 Nm；峰值扭矩：275 Nm；工作台直径：250 mm；最大载荷：85 kg
• RAS-320 — 最大回转轴速度：150 1/min；持续扭矩：205 Nm；峰值扭矩：390 Nm；工作台直径：320 mm；最大载荷：200 kg
• RAS-650 — 最大回转轴速度：100 1/min；持续扭矩：600 Nm；峰值扭矩：1,100 Nm；工作台直径：650 mm；最大载荷：300 kg

技术特性 / 规格

• 直驱（转矩电机），实现无背隙运行
• 单面式旋转与摆动工作台设计，便于紧凑集成
• 免维护的高精度轴
• 水冷转矩电机支持高加速度与大转矩
• 高分辨率编码器可达1.5角秒精度
• 高转速：部分型号最大转速可达2,000 1/min（视型号而定）
• 最大承载能力可达300 kg（视型号而定）
• 适合机床集成的紧凑动态设计
• 针对应用集成的灵活定制选项
