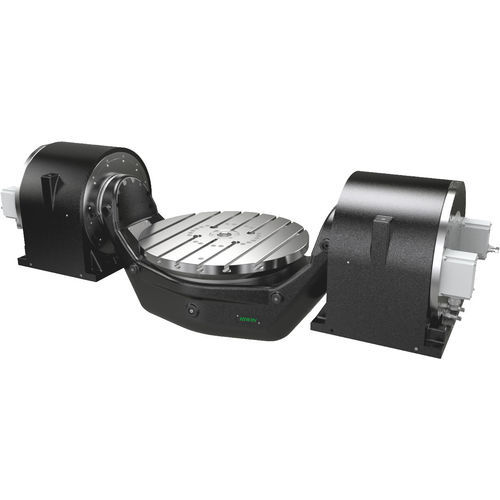

电机驱动回转工作台 RAB series

卧式用于机床用于加工中心

概述
RAB 系列回转/摆动工作台为两侧支承、直驱的高精度轴，适用于高要求的机加工任务。水冷转矩电机可实现极高的加速度、较大的持续和峰值转矩，并确保无间隙运行。高分辨率编码器可达到 ±5 角秒的定位精度。灵活的定制选项便于在不同机床上集成。

可用型号
型号 | 回转轴最大转速 [1/min] | 回转轴持续扭矩 [Nm] | 回转轴峰值扭矩 [Nm] | 工作台直径 [mm] | 最大载荷 [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

特性

• 直驱转矩电机设计，实现无间隙运行和高动态响应
• 两侧支承结构，提供高刚性和重复定位性
• 水冷电机支持极高加速度及大持续/峰值扭矩
• 高分辨率编码器实现最高 ±5 角秒的精度
• 多种工作台直径和载荷能力，适配不同加工应用
• 灵活的定制选项，可实现与机床的集成方案

技术规格

• 系列名称：RAB
• 精度：最高 ±5 角秒（使用高分辨率编码器时）
• 驱动类型：直驱（转矩电机），水冷
• 系列最大峰值扭矩：3,900 Nm（RAB-800）
• 持续扭矩示例：430 Nm（RAB-400）、600 Nm（RAB-500 / RAB-630）、2,200 Nm（RAB-800）
• 回转轴最大转速示例：90 1/min（RAB-400 / RAB-800）、100 1/min（RAB-500 / RAB-630）
• 可用工作台直径：400 mm、500 mm、630 mm、800 mm
• 最大载荷能力：350 kg（RAB-400）、850 kg（RAB-500 / RAB-630）、1,200 kg（RAB-800）
• 典型峰值扭矩：810 Nm（RAB-400）、1,100 Nm（RAB-500 / RAB-630）、3,900 Nm（RAB-800）
