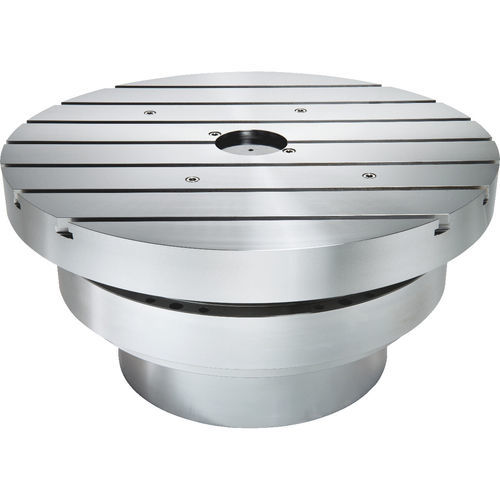

电机驱动回转工作台 RCH series

卧式用于机床用于机加工

产品说明
RCH系列水平回转台为直接驱动、免维护的高精度回转轴，适用于动态加工工艺。水冷转矩电机可实现极高的加速度、大扭矩和无背隙运行。高分辨率编码器可保证高达±5角秒的精度。灵活的定制选项可为不同机床提供可集成的解决方案。

可选型号（表）
型号 | 最大回转轴速度 [1/min] | 回转轴连续扭矩 [Nm] | 回转轴峰值扭矩 [Nm] | 台面直径 [mm] | 最大承载 [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

特点

• 直接驱动、免维护的高精度回转轴
• 水冷转矩电机，可实现高加速度和大扭矩
• 无背隙运行
• 高分辨率编码器，精度可达±5角秒
• 灵活定制，便于机床集成

技术规格

• 系列：RCH
• 可选台面直径：200 mm、400 mm、600 mm、800 mm
• 最大回转轴速度（按型号）：RCH-200-SP 2.000 1/min；RCH-200 280 1/min；RCH-400 115 1/min；RCH-600 100 1/min；RCH-800 80 1/min
• 连续扭矩范围：从 27,9 Nm（RCH-200-SP）到 2.000 Nm（RCH-800）
• 峰值扭矩范围：从 52,7 Nm（RCH-200-SP）到 3.600 Nm（RCH-800）
• 最大承载范围：50 kg（RCH-200-SP）到 1.800 kg（RCH-800）
• 编码器精度：可达 ±5 角秒
• 冷却方式：水冷转矩电机
• 适用场景：需要高加速度、高扭矩和高位置精度的动态加工工艺
