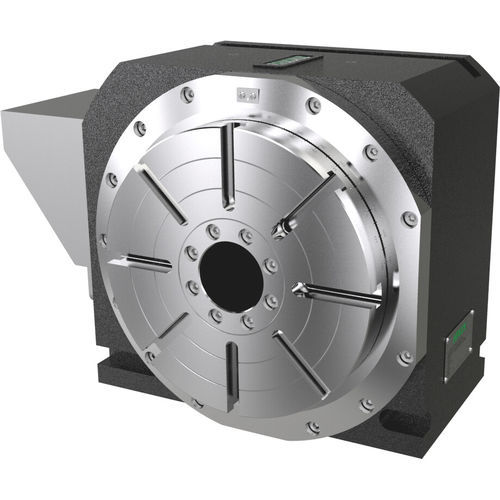

电机驱动回转工作台 RCV series

立式紧凑型直接传动

产品描述
RCV系列垂直回转轴为直驱、免维护的高精度轴，适用于高要求的工业应用。转矩电机可实现最高1,000 1/min的转速、高加速度及无间隙运行。高分辨率编码器确保精度可达±5角秒。系列化设计的最大承载能力可达800 kg（视型号而定），为设备提供紧凑且易于集成的解决方案，并可通过灵活定制满足各类机床需求。

可用型号

• RCV-125
• RCV-170
• RCV-250
• RCV-320

技术参数（节选）
型号 | 回转轴 最大转速 [1/min] | 回转轴 持续转矩 [Nm] | 回转轴 峰值转矩 [Nm] | 工作台直径 [mm] | 最大承载 [kg]
RCV-125 | 400 | 31.3 | 59.4 | 125 | 20
RCV-170 | 200 | 106 | 203 | 170 | 50
RCV-250 | 140 | 148 | 280 | 250 | 160
RCV-320 | 90 | 430 | 810 | 320 | 250

特性 / 技术规格

• 直驱（转矩电机）— 无齿轮的直接传动
• 免维护设计
• 根据型号可实现最高1,000 1/min的转速
• 高加速度性能与无间隙运行
• 高分辨率编码器，精度可达±5角秒
• 系列承载能力最高可达800 kg（视型号而定）
• 各型号的表格化参数：最高转速、持续转矩、峰值转矩、工作台直径、最大承载（见技术参数）
• 可灵活定制并集成以满足不同机床需求
