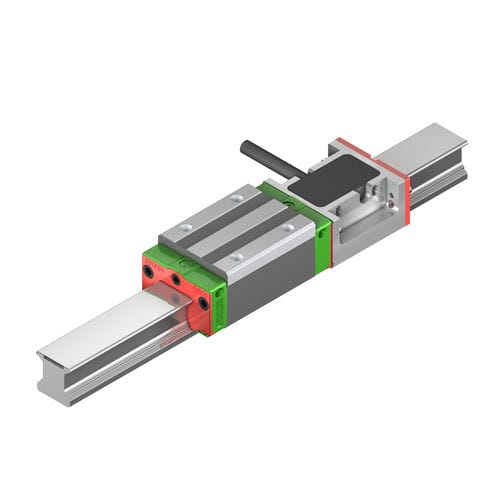

集成位移编码器的线性导轨 PG series

四列循环滚珠轴承25 mm型材轨道用

直线导轨PG系列的特点。 PG系列的HIWIN型材导轨是HG/QH/CG系列的特殊版本，集成了磁性位移编码器系统MAGIC。HIWIN MAGIC系列的磁性位移编码器系统专门用于线性运动的位移测量，尤其是线性电机轴。该测量系统由不锈钢载带上的磁性测量体和扫描单元组成。坚固的外壳和良好的电气屏蔽以及实时信号输出使HIWIN-MAGIC系列成为高要求应用的首选编码器。 PG系列的结构。 o HG/QH/CG系列的托架 o HG/QH/CG系列的型材导轨，带有用于测量尺的额外凹槽 o 读取头可安装在HG/QH_20, HG/QH_25, CG_20, CG_25尺寸的滑架上。 o 安装方向。标准情况下，当读数头面向滑架的停止边缘时，读数头在左侧。读取头的电缆也在挡边的一侧。 优点。 o 读取头和测量带对灰尘、水分、油和碎片不敏感。 o 读数头和金属外壳的防护等级为IP67 o 易于安装和调整 o 实时信号输出
