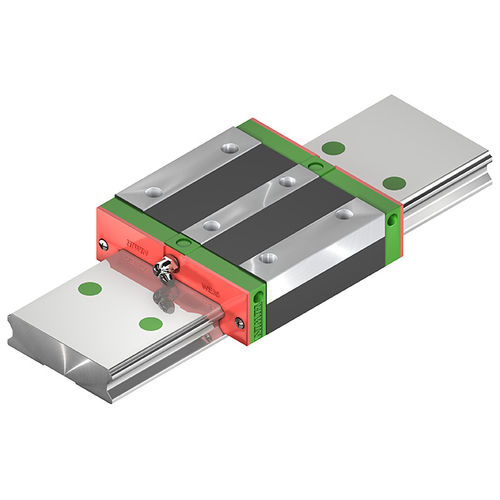

大型线性导轨 WE/QW series

四列循环滚珠轴承21 mm紧凑型

超宽滚珠轴承导轨，由于导轨宽度大，整体高度低，因此可实现最大扭矩负荷，特别是在 MX 方向。采用我们的 SynchMotion™ 技术（滚珠链），WE 系列成为 QW 线性导轨 - 移动速度更高，润滑间隔更长，同步性能更好，运行噪音更低。您可以在相应型材导轨的附件中找到合适的滑块，也可以直接在菜单项 "滑块 "中找到。此外，您还可以直接在我们的产品配置器中配置您的 WE/QW 线性导轨。也可在此处下载 CAD 数据和技术图纸。 高块。用于从上方固定相邻结构。 法兰块。用于从上方或下方固定相邻结构。 如果直线导轨系统在移动或静止时受到过大的载荷或冲击，轨道和滚珠之间就会产生局部永久变形。一旦这种永久变形超过一定程度，就会影响导轨的平稳运行。根据其基本定义，额定静载荷相当于在受力最大的接触点上产生 0.0001 × 滚珠直径的永久变形的静载荷。每个直线导轨系统的表格中都给出了数值。利用这些表格，设计人员可以选择合适的直线导轨系统。直线导轨系统承受的最大静载荷不得超过额定静载荷。
