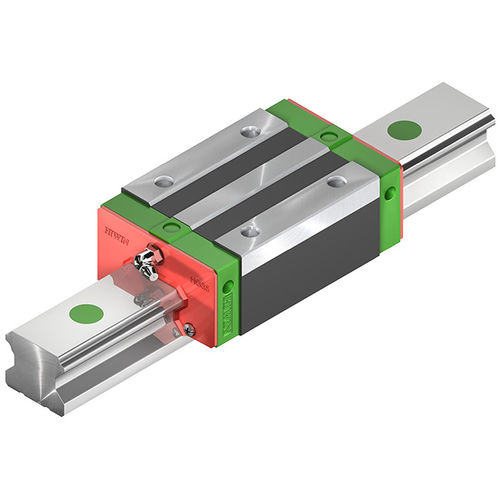

高移动速度线性导轨 HG/QH series四列循环滚珠轴承65 mm型材轨道用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 四列循环滚珠轴承
- 尺寸
- 65 mm
- 其他特性
- 高刚性, 高移动速度, 重载
- 导轨长度
最多: 5,600 mm
(220.47 in)最少: 72 mm
(2.83 in)- 导轨宽度
最多: 65 mm
(2.56 in)最少: 15 mm
(0.59 in)- 载荷
最多: 303,130 N
最少: 11,380 N
- 速度
4 m/s
(13.1 ft/s)- 加速度
40 m/s²
(131.2 ft/s²)- 功能温度
最多: 80 °C
(176 °F)最少: 0 °C
(32 °F)
产品介绍
标准系列采用 X 排列，适用于所有未经加工的安装面，也可选择 HIRES 型。HG 滚珠轴承导轨是导轨对的首选，可对微小的高度差进行最佳补偿。采用我们的 SynchMotion™ 技术（滚珠链）后，HG 系列成为 QH 线性导轨，可实现更高的运行速度、更长的再润滑间隔和更低的运行噪音。您可以在相应型材导轨的附件中找到合适的滑块，也可以直接在菜单项 "滑块 "中找到。此外，您还可以直接在我们的产品配置器中配置您的 HG/QH 线性导轨。也可在此处下载 CAD 数据和技术图纸。
高块。用于从上方固定相邻结构。
低块。从上方固定相邻结构。
法兰块。用于从上方或下方固定相邻结构。
如果直线导轨系统在移动或静止时受到过大的载荷或冲击，轨道和滚珠之间就会产生局部永久变形。一旦这种永久变形超过一定程度，就会影响导轨的平稳运行。根据其基本定义，额定静载荷相当于在受力最大的接触点上产生 0.0001 × 滚珠直径的永久变形的静载荷。每个直线导轨系统的表格中都给出了数值。利用这些表格，设计人员可以选择合适的直线导轨系统。直线导轨系统承受的最大静载荷不得超过额定静载荷。
---
