气体绝缘变电站 GXH5

用于配电用于高电压变压器紧凑型

产品概述
平高电气提供GXH5系列环保型交流气体绝缘线（GIL），额定电压等级覆盖252 kV、550 kV和1100 kV。气体方案包括SF6/N2混合气体和C4F7N/CO2混合气体。C4F7N/CO2方案可实现对SF6的完全替代，较传统SF6 GIL将全球变暖潜能值（GWP）约降低97.5%；SF6/N2方案可节约约60.5%的SF6用量，并可满足-40°C低温运行需求。环保气体GIL在结构尺寸、技术成熟度和紧凑性方面与传统SF6 GIL一致，零部件通用性强，便于变电站改造与扩建。

适用分类
高压业务 - GIL

特性 / 规格技术

• 额定电压等级：252 kV、550 kV、1100 kV
• 气体方案：SF6/N2 混合气体；C4F7N/CO2 混合气体（实现对 SF6 的完全替代）
• 环境性能：C4F7N/CO2 相较传统 SF6 GIL，GWP 降低约 97.5%
• SF6 节约：SF6/N2 混合气体可节约约 60.5% 的 SF6 用量
• 低温适应性：SF6/N2 方案可满足 -40°C 的低温环境运行要求
• 互换性：结构尺寸与零部件通用性与传统 SF6 GIL 保持一致，仅需更换绝缘介质即可完成升级改造

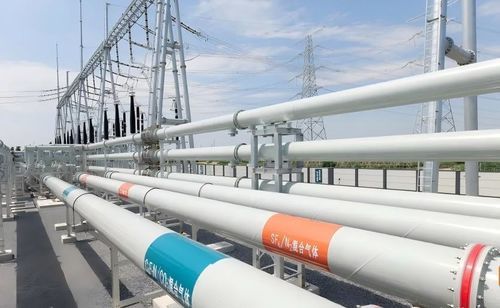

• 现场应用：550 kV C4F7N/CO2 GIL 已于2025年在安庆500 kV 荣升变电站投入运行（国内外首台正式投运的550 kV环保型GIL）
• 绝缘性能：在气压增幅有限条件下可达到与纯 SF6 型 GIL 同等的绝缘强度
• 标准与协议：产品技术参数满足国家标准及国网技术协议的高档要求
