气体绝缘变电站 GXL5

用于配电模块化

概述

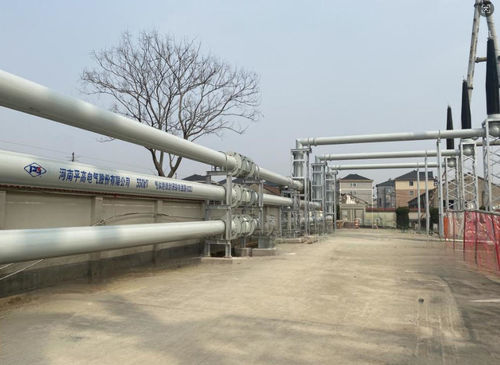

GXL5系列40.5‑1100千伏交流GIL（气体绝缘金属封闭输电线路）将所有导电和绝缘元件封装在以SF6气体为绝缘介质的接地金属壳体内。作为标准化GIL解决方案，GXL5具备自主知识产权与模块化生产优势，适用于大容量、低损耗、免维护的输电场景，并已在多项特高压与综合管廊工程中得到验证。

核心组件

• 直线单元
• 转角单元
• 补偿单元
• 支撑与固定系统

主要技术特点与结构创新

• 采用SF6气体作为绝缘介质，所有元件封装于接地壳体内
• 首创哑铃型三支柱绝缘子结构，降低气固界面切向场强与金属嵌件表面场强
• 高/低电位组合式微粒抑制结构，有效抑制微粒，提高绝缘可靠性
• 电连接采用插接结构，外侧配置屏蔽罩以收集触头摩擦产生的金属屑
• 实现GIL标准化生产与模块化组装，便于工业化生产、运输与安装

性能与优势

• 大容量输电，低损耗，免维护
• 额定电流最高可达8000 A
• 绝缘水平高，长期稳定运行
• 适应复杂环境（高海拔、大落差、高地震烈度、无人区、保护区等）

典型应用场景

• 超特高压和特高压输电工程
• 核电、火电及抽水蓄能电站的大容量送出工程
• 城市更新、综合管廊工程以及输电线路穿越复杂地形或特殊保护区的场景

规格 / 技术参数

• 系列：GXL5
• 电压等级：40.5‑1100 千伏
• 产品类型：交流 GIL（气体绝缘金属封闭输电线路）
• 绝缘介质：SF6 气体
• 结构形式：元件封装于接地壳体内，模块化组装
• 核心组件：直线单元、转角单元、补偿单元、支撑系统
• 额定电流：最高可达 8000 A
• 绝缘创新：哑铃型三支柱绝缘子；高/低电位组合式微粒抑制结构
• 电连接：插接结构，外侧配置屏蔽罩
• 生产方式：GIL标准化生产与模块化组装，便于运输和安装
• 质量目标：零放电、零漏气、一次投运成功、长期稳定运行
• 适用环境：高海拔、大落差、高地震烈度、无人区、保护区等复杂环境
