SF6气体绝缘开关柜 ZF27-1100

高压大功率用于配电

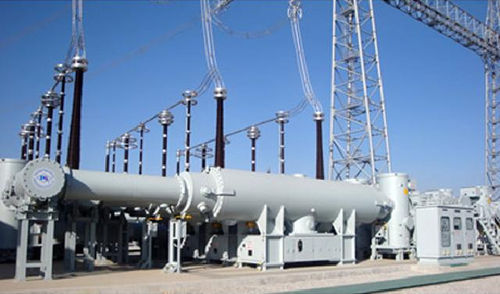

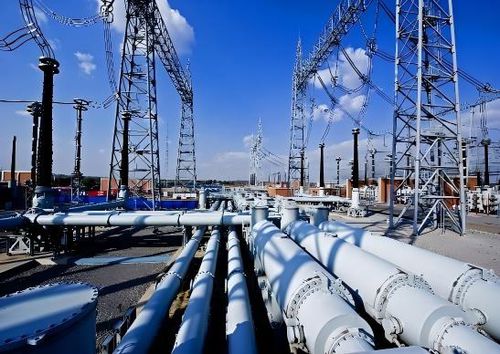

ZF27-1100(L)/Y6300-63型气体绝缘金属封闭开关设备（GIS）为户外三相特高压交流开关设备，该设备由断路器、隔离开关、接地开关、快速接地开关、流互感器、母线、套管、避雷器、电压互感器和汇控柜组成，除套管的外绝缘为空气绝缘外，其余元件均封闭在使用SF6气体作为灭弧和绝缘介质的接地壳体内。产品技术参数绝缘水平高，通流能力强，断路器、隔离开关额定电流最高达到8000A，母线达到9000A；额定短路开断电流63kA，满容量开断达16次；断路器采用双断口结构，灭弧室采用压气式结构设计，可根据需求设置合闸电阻，降低合闸操作过电压；开断性能优异，机械寿命达10000次； 隔离开关设计了带有消弧线圈实现灭弧功能，可根据需求设置投切电阻或磁环母线等措施抑制VFTO降低操作过电压，机械寿命达10000次。快速接地开关具有优良的开合静电感应电流及电磁感应电流的能力。 应用外置式CT，减少由于CT导致的气室水分超标及异物残留问题，CT外壳防护等级达到IP56。 特高压产品设置有微粒捕捉装置，抑制金属异物对绝缘性能的影响，产品绝缘性能提升。套管整体通过0.5g（九级地震烈度）加速度抗震真型试验，且满足4000米高海拔使用要求。
