打底剂开关柜 ZF12B

高电压气体绝缘紧凑型

产品概述

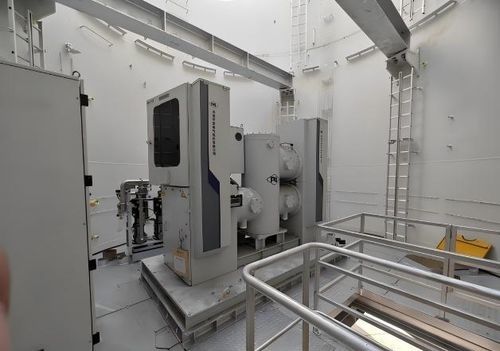

我公司全新研制的72.5 kV气体绝缘开关设备（GIS）ZF12B主要应用于海上风电、柔性直流输电及海上换流站。额定电流可选1250 A / 2000 A / 3150 A / 4000 A，适用于安装于风机塔筒内及海上集电/换流平台，为发电到集电提供灵活解决方案。风机底架与基础之间设置6点耐腐蚀金属橡胶减振器，可有效吸收基础钢梁挠度变形及基础振动。外壳、连接部件及裸露金属满足C4-H防腐等级，设备按要求可实现30年以上的安全可靠运行。

主要特点

• 易运维：整机可进出风机塔筒；插接式标准F型套管便于在不大幅拆解其他结构的前提下直接更换，缩短安装与检修周期。
• 占地面积小：整体尺寸长×宽×高：2600×900×2000 mm，为同类产品中尺寸小、重量轻的方案，适合陆上及远洋海上风电塔筒内安装。
• 电气参数：平台额定电流2000 A / 3150 A；母线额定电流4000 A；短时耐受电流40 kA；峰值耐受电流100 kA。
• 紧凑型设计：高度小于2.5 m，最小中心距0.7 m，能显著减小整站占地及重量。
• 防沉降：采用多种柔性连接结构组合，解决超长换流站平台布局的沉降问题，任意两支撑点间的沉降满足支距0.3%的技术要求。
• 适用海上环境：平台可达C5-M防腐等级；外壳及裸露金属满足C4-H；抗震等级AG5；可在高湿（湿度100%）环境下运行。

所属分类
高压业务 - 组合电器

使用场景
适用于海上风电、柔性直流输电工程、海上换流站及风机塔筒内的电力配套与集电场合。

特性 / 规格参数

• 型号：ZF12B（见商用型号标识）
• 额定电压：72.5 kV
• 额定电流（可选）：1250 A / 2000 A / 3150 A / 4000 A
• 平台额定电流：2000 A / 3150 A
• 母线额定电流：4000 A
• 短时耐受电流（Ik）：40 kA
• 峰值耐受电流（Ipk）：100 kA
• 整体尺寸（长×宽×高）：2600 × 900 × 2000 mm
• 最高高度：小于2.5 m
• 最小中心距：0.7 m
• 防腐等级：外壳及裸露金属满足 C4-H（平台可达到 C5-M 以适应海上环境）
• 抗震等级：AG5
• 减振结构：风机底架与基础之间设置6点金属橡胶减振器
• 适用环境湿度：可适应湿度100%
• 设计寿命/运行可靠性：外壳、连接部件、裸露金属要求设备安全可靠运行30年以上
