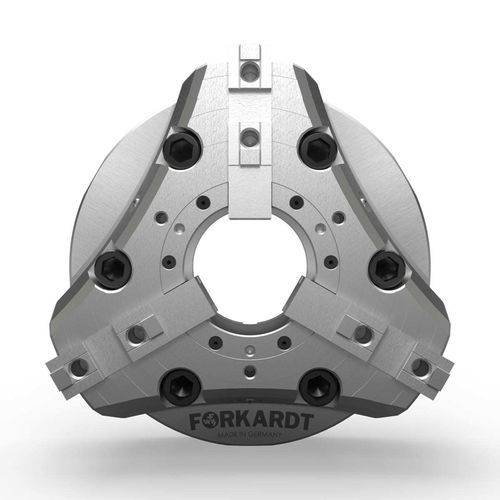

自动卡盘 FNC+

三爪通孔自定心

产品概述
FNC+为3爪楔形动力卡盘，标配快换爪系统。其设计旨在提高主轴转速能力、加快爪移动速度、减轻卡盘质量并提高刚性。可接受欧洲标准顶端刀具，提供宽广的夹持范围以适应工件尺寸变化。采用高等级材料制造，机体为氮化一体式结构，按ISO 9001:2000生产。

主要改进 / 新特性

• 基爪齿形可选直齿或角齿（直齿型号兼容多数竞争对手基爪；角齿型号兼容Forkardt FNC遗留基爪）。
• 扩大通孔以满足或超出常见机床孔径并最大化棒料送料能力。
• 安装螺栓由3个增至6个，以提高主轴安装刚性。

功能与设计亮点
专利的梯形楔钩驱动高效传递大夹持力，同时在高转速下保持精度。卡盘质量减轻及整体高度降低，允许更高的允许转速和更大的可用工件长度。中央执行器行程更短，较大程度缩短爪移动时间，优于大多数其他快换爪卡盘。提供多种安装适配器以确保与常见机床主轴兼容。

优点

• 爪更换非常快速（几秒钟），提高生产效率。
• 提供多种安装配件以适配多种机床主轴。
• 氮化一体式机体提供高刚性和长使用寿命。
• 良好的同心度和高重复定位精度。
• 重载型梯形楔钩驱动提供极高的夹持力。

技术特性

• 改进的基爪轮廓可接受竞争品牌的基爪。
• 更紧凑的设计和减轻的卡盘质量以实现更高转速能力和更长的可用工件长度。
• 新设计的活塞安全装置确保垂直主轴安装时的安全并实现爪的受控解锁/调节。
• 标配角齿或直齿基爪；直齿型号兼容竞争对手基爪。
• 卡盘现采用六螺栓安装（取代三螺栓），提高刚性。

应用

• 适用于需要快速爪更换和较高主轴转速的中小批量生产。

文档
FNC+的操作说明书和产品宣传册可用（参见产品资料）。

技术参数

• 型号系列：FNC+ 楔形 3爪动力卡盘。
• 基爪齿形：直齿或角齿（直齿兼容多种竞争基爪）。
• 通孔：扩大通孔以改善棒料送料能力。
• 安装：提供多种适配器；6螺栓主轴安装以提高刚性。
• 机体：氮化一体式高等级材料，确保刚性与耐用性。
• 驱动：专利梯形楔钩轮廓，实现高夹持力与效率。
• 爪更换：标配快换爪系统；执行器行程缩短以加快爪移动。
• 安全：活塞安全装置用于垂直安装时的安全与受控解锁。
• 标准/质量：按ISO 9001:2000制造。
• 典型用途：中小批量生产；由于卡盘质量降低，可允许更高主轴转速。
