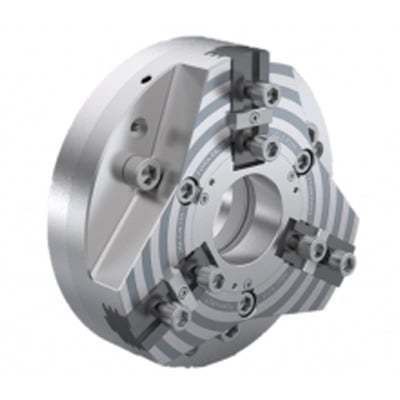

补偿式工件卡盘 QLC series精密机械用于车削应用表面加工
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 夹持系统
- 补偿式
- 应用
- 精密机械, 用于车削应用, 表面加工
- 其他特性
- 高精度, 模块化, 快速更换式, 重型应用
- 夹爪数量
- 三爪
- 夹持范围
最多: 500 mm
(19.69 in)最少: 110 mm
(4.33 in)
产品介绍
概述
QLC滑动爪动力卡盘是为车削工艺设计的通用工件夹具。可替代标准夹头或传统楔形卡盘，提供更宽的夹持范围、更大的夹紧力，并通过离心补偿支持更高主轴转速。
为何选择QLC？
可用QLC型号
购买QLC卡盘的理由
优势
技术特性
适用领域
技术规格
QLC滑动爪动力卡盘是为车削工艺设计的通用工件夹具。可替代标准夹头或传统楔形卡盘，提供更宽的夹持范围、更大的夹紧力，并通过离心补偿支持更高主轴转速。
为何选择QLC？
- 与标准楔形卡盘相比，夹紧力更高、重复定位性更好，适用于重切削和大批量生产。
- 离心力补偿使得在更高转速下仍能保持夹持精度。
- 模块化爪件兼容行业标准上位刀具，便于经济更换。
- 回转质量更小，配合可选快换爪系统可缩短装夹与换爪时间。
- 可更换的基爪可配置为特殊应用（ID/OD夹持、直径变化料件）。
可用QLC型号
- QLC — 3爪，楔形
通用滑动爪卡盘，大贯通孔。尺寸：110–140 mm。 - QLC-KT — 3爪，重载型
实体中心，适用于重切削。尺寸：160–400 mm。 - QLC-KS — 3爪，大通孔
更大的贯通孔以处理更大直径工件。尺寸：200–400 mm。 - QLC-AG — 3爪，补偿型
用于高精度夹持偏心工件的补偿卡盘。尺寸：200–315 mm。 - QLC-LM — 3爪，低维护型
遵循QLC原理的低维护卡盘。尺寸：200–500 mm。 - QLC-LS — 2爪，长行程
为直径波动大的工件提供约95%更大夹紧行程。尺寸：160–315 mm。 - QLC MIR — 带快换爪系统的卡盘
ID/OD夹持的快换解决方案。尺寸：200–500 mm。 - QLC SWB — 带爪快换系统的卡盘
适用于重复小批量加工；配备专利SWB快换爪系统及锁定键。
购买QLC卡盘的理由
优势
- 基爪设计相比传统滑动爪减少磨损。
- 精密研磨的爪导向减少润滑剂损失并提高设置一致性。
- 多种导向型面提供最佳夹紧力分布。
- 无背隙的楔形钩设计提供最大夹紧力和高重复性。
- 离心力补偿允许更高转速运行。
- 所有受载滑动面均经硬化、研磨和精加工处理。
- 基爪格式符合欧美规格，可使用标准上位刀具。
- 可选快换爪系统（MIR / SWB）可快速更换ID/OD夹具。
技术特性
- 专利无背隙楔形钩设计。
- 专利多轮廓基爪设计。
- 氮化处理卡盘体，延长使用寿命。
- 专利强制供油循环润滑系统。
- 离心力补偿机构以支持更高转速能力。
适用领域
- 外协车间与合同制造。
- 大批量车削零件生产。
- 重载切削加工。
- 粗加工与精加工均适用，补偿型号适用于偏心工件。
- 适用于直径变化料件及需快换爪的灵活生产需求。
技术规格
- 产品系列：QLC滑动爪动力卡盘（QLC、QLC-KT、QLC-KS、QLC-AG、QLC-LM、QLC-LS、QLC MIR、QLC SWB）。
- 尺寸范围：110–140 mm（QLC）；160–400 mm（QLC-KT）；200–400 mm（QLC-KS）；200–315 mm（QLC-AG）；200–500 mm（QLC-LM）；160–315 mm（QLC-LS）；200–500 mm（QLC MIR / SWB）。
- 楔形钩夹紧系统且无背隙。
- 离心补偿以提升高转速能力。
- 多种爪导向轮廓及标准化基爪接口。
- 氮化处理本体与硬化、研磨的滑动面；专利强制润滑循环系统。
- 可选快换爪系统以实现快速ID/OD切换。
