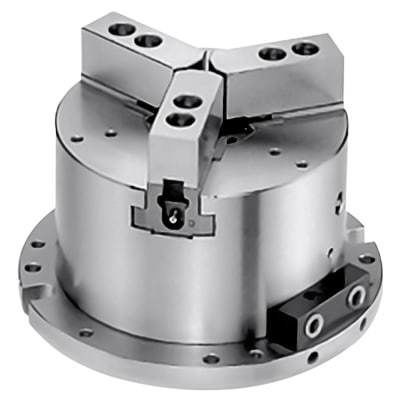

自动卡盘 MO

三爪固定式整装式

概述
自含式楔形结构。滚动式卡盘提供绝对精度，在重复件上保证 .0005” 的重复性。该精度通过卡盘本体腔体与安装板轮毂之间内置的 .020” 间隙实现，该间隙可使对向螺钉有足够的移动量以精确调节工件。调整时间不到1分钟，且无需进一步调整即可在重复件上实现 .0005” TIR 的精度。

特性与优点

• 法兰底部使卡盘可方便地固定在板上，便于快速换装
• 内置气缸提高稳定性并减少占用空间，从而提高加工效率

优势

• 卡盘可通过M代码控制，适用于自动装载系统
• 主爪1.5 mm x 60°节距使硬爪和软爪可与CNC车床卡盘互换，降低备件爪成本
• 防尘防水结构提高卡盘寿命和工作效率

规格 / 技术参数

• 型号系列：MO 系列（固定式，闭中心）
• 类型：自含式楔形动力卡盘
• 重复性 (TIR)：在重复件上为0.0005”
• 内置间隙：卡盘本体腔体与安装板轮毂之间为0.020”
• 调整时间：小于1分钟即可达到规定的重复性
• 安装：法兰底部便于快速固定在板上和更换
• 集成气缸：提高稳定性并减少占用空间
• 控制：可通过M代码控制，用于自动化/自动装载系统
• 爪：主爪1.5 mm x 60°节距，可用于硬爪/软爪互换
• 结构：防尘防水设计
