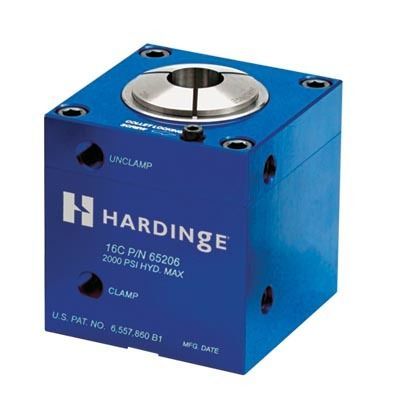

钳子筒夹 16C

用于加工固定固定叶片

规格

• 最大工作压力 – 空气 250 psi；液压 2000 psi（空气 17 bar；液压 137 bar）
• 最大工作压力（安全/操作说明） – 空气 250 psi；液压 1207 psi（空气 17 bar；液压 83 bar）
• 拉管力 – 线压×5.8
• 夹头容量 – 16C（1/64" 至 1 5/8" / 0.39 至 41.27 mm 圆料）
• 底座贯通孔
• 底座底部四个 3/8"-16 安装孔
• 底座底部两个 3/8"（9.52 mm）定位销孔
• 两个 1/4"-18 NPT 接口
• 阀门建议 – 液压建议使用 2 位 4 通阀；气动建议使用 2 位 3 通阀（阀门不含）

安全

• 不要过度拧紧安装件或管路接头。
• 安装夹头时，避免将夹头过紧压在活塞锥面上。
• 为安全起见，不得超过最大工作压力：空气 250 psi 或液压 1207 psi（空气 17 bar；液压 83 bar）。
• 在动作夹紧前，确认夹头已牢固夹持工件。

应用
该 16C 定长夹头块为固定式双作用单元，适用于需要可靠夹持与释放的机加工和装配工序。可单独使用，也可在回转工作台、托盘、夹具或工件柱上并联安装以提高产能。

安装

• 1. 将夹头块安装在刚性平整的基面上。
• 2. 使用额定 5000 psi（344 bar）钢管，将第一供给管路接至夹头块的 CLAMP 1/4 NPTF 接口及控制阀的常开口。
• 3. 使用额定 5000 psi（344 bar）钢管，将第二供给管路接至夹头块的 UNCLAMP 1/4 NPTF 接口及控制阀的常闭口。
• 4. 将控制供给连接到阀门的 1/4 NPTF 压力口。
• 5. 此配置在阀门动作前保持夹头闭合。

操作

• 1. 在插入夹头前，先切断阀门供气/供油。
• 2. 松开夹头锁紧螺钉。
• 3. 从上方将夹头插入夹头块。
• 4. 使用夹头扳手顺时针旋转夹头，直至接触活塞锥面。
• 5. 拧紧夹头锁紧螺钉，切勿过紧。
• 6. 要夹紧工件，将工件插入夹头并连接控制阀供给。警告：无工件时不得闭合夹头。
• 7. 将供给压力调至足以保证有效夹持的最低值；长期在最大压力下工作会缩短密封件和夹头寿命。
• 8. 要打开夹头，驱动阀门至释放位置。

维护
如在系统压力不变的情况下夹持力下降，请停止使用该夹头块，拆卸并更换损坏或磨损的 O 型圈。

附加规格表

• 夹头系列：C
• 驱动方式：气动 / 液压
• 样式：16C
